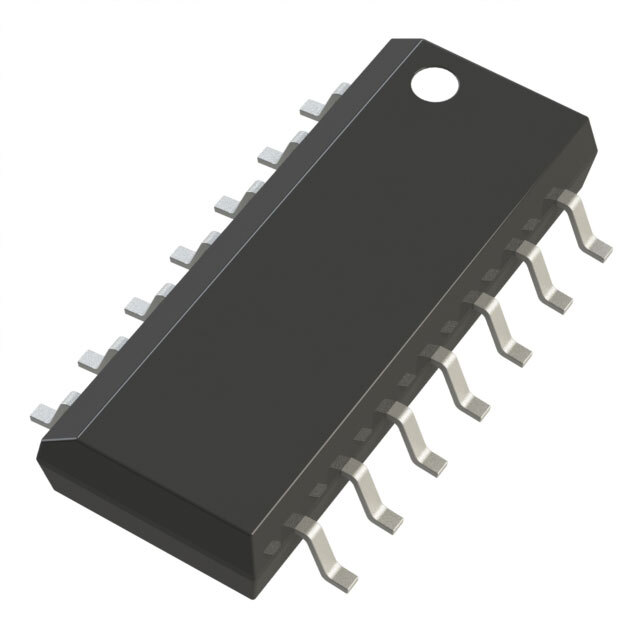

AD5542JR-REEL7 от Analog Devices

Общее описание

AD5542JR-REEL7 – это высокоточный 16-битный ЦАП (цифро-аналоговый преобразователь) от компании Analog Devices, предлагающий отличные характеристики для приложений, требующих высокой точности и стабильности. Данный компонент поставляется в корпусе SOIC-14 и поддерживает интерфейс SPI, что делает его удобным для интеграции в различные системы.

Преимущества

• Высокая точность и разрешение: 16-битный ЦАП обеспечивает точное преобразование цифрового сигнала в аналоговый.
• Широкий диапазон напряжений питания: 2.7В ~ 5.5В для цифрового и аналогового питания.
• Быстрое время стабилизации: типичное время стабилизации составляет всего 1 мкс.
• Интерфейс SPI: удобный интерфейс для управления и настройки.

Недостатки

• Относительно высокая цена: из-за высокой точности и качества компонент может быть дороже аналогов с меньшими характеристиками.
• Температурный диапазон: ограничен от 0°C до 70°C, что может быть недостаточно для некоторых промышленных применений.

Типовое использование

• Прецизионные измерительные системы
• Калибровочные устройства
• Медицинское оборудование
• Автоматизированные тестовые системы
• Цифровая телефония

Рекомендации по применению

• Обеспечивайте качественное питание и фильтрацию напряжения питания для минимизации шумов.
• Используйте внешний опорный источник напряжения для максимальной точности преобразования.
• При проектировании печатной платы уделите особое внимание расположению заземлений и сигнальных дорожек для минимизации помех и искажений.

Основные технические характеристики

• Разрешение: 16 бит
• Количество ЦАП: 1
• Время стабилизации: 1 мкс (типичное)
• Тип выхода: напряжение – небуферизованный
• Дифференциальный выход: нет
• Интерфейс данных: SPI, DSP
• Тип опорного напряжения: внешний
• Напряжение питания (аналоговое): 2.7В ~ 5.5В
• Напряжение питания (цифровое): 2.7В ~ 5.5В
• Неточность (INL/DNL): ±0.5 LSB
• Архитектура: R-2R
• Рабочая температура: 0°C ~ 70°C
• Корпус: SOIC-14 (3.90 мм ширина)
• Тип монтажа: поверхностный монтаж (SMD)

Возможные аналоги

• AD5544: многоканальный ЦАП с аналогичными характеристиками.
• DAC8552: альтернатива от Texas Instruments с похожими характеристиками, но возможностью работы в более широком температурном диапазоне.
• MAX5217: 16-битный ЦАП от Maxim Integrated, также подходящий для высокоточных приложений.

Важно!

Постоянно проверяйте актуальную информацию по специфическим требованиям вашей разработки и совместимости компонентов перед покупкой.
