AD5542CR

AD5542CR от Analog Devices

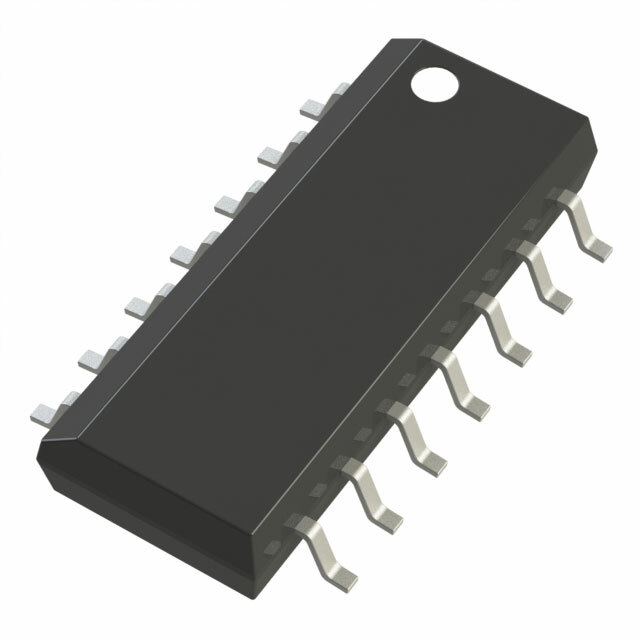

Общее описание: AD5542CR - это прецизионный 16-битный цифро-аналоговый преобразователь (ЦАП) от компании Analog Devices. Он обеспечивает высокую точность и надежность преобразования цифрового сигнала в аналоговый с напряжением на выходе. Данный компонент представлен в корпусе SOIC-14 и рассчитан на широкий диапазон температур.

Преимущества:

• Высокая разрядность (16 бит), обеспечивающая точное и плавное преобразование сигнала.
• Компактный корпус SOIC-14 для экономии места на плате.
• Поддержка интерфейсов SPI и DSP, что упрощает интеграцию с различными микроконтроллерами и процессорами.
• Низкое энергопотребление, что важно для портативных и автономных устройств.

Недостатки:

• Выходное напряжение не буферизировано, что может требовать дополнительного буферного усилителя для некоторых приложений.
• Требуется внешний опорный источник напряжения.

Типовое использование:

• Прецизионные измерительные системы.
• Контроль процесса и автоматизация.
• Аудио и видеотехника для высококачественного воспроизведения.
• Медицинская электроника.

Рекомендации по применению:

• Рекомендуется использовать высококачественный внешний опорный источник напряжения для обеспечения максимальной точности.
• При необходимости буферизации выходного напряжения используйте операционный усилитель с низким уровнем шума и высоким коэффициентом усиления.

Основные технические характеристики:

• Разрядность: 16 бит.
• Кол-во ЦАП: 1.
• Время установления: 1 мкс (тип.).
• Тип выхода: Напряжение - небуферизированное.
• Дифференциальный выход: Нет.
• Интерфейс данных: SPI, DSP.
• Тип опорного напряжения: Внешний.
• Напряжение питания (аналоговое): 2.7В ~ 5.5В.
• Напряжение питания (цифровое): 2.7В ~ 5.5В.
• ИНЛ/ДНЛ (LSB): ±0.5, ±0.5.
• Архитектура: R-2R.
• Рабочая температура: -40°C ~ 85°C.
• Корпус / упаковка: SOIC-14 (0.154", 3.90мм ширина).
• Тип монтажа: Поверхностный.

Возможные аналоги:

• AD5541CR (от Analog Devices) — аналог с более высоким выходным током.
• LTC2601 (от Analog Devices) — одноканальный 16-битный ЦАП с буферизированным выходом.
• DAC8811 (от Texas Instruments) — монолитный 16-битный ЦАП с интерфейсом SPI.

Используя AD5542CR в своих проектах, вы получите высокую точность и надежность преобразования сигнала, что важно для многих высокоточных приложений.
