AD5542BRZ

Описание AD5542BRZ от Analog Devices

Общее описание

AD5542BRZ — это 16-битный ЦАП (Цифро-аналоговый преобразователь) с выходом напряжения, изготовленный компанией Analog Devices. Данный ЦАП предлагает высокую точность и производительность, что делает его отличным выбором для приложений, требующих точного преобразования цифровых сигналов в аналоговые.

Преимущества

• Высокая точность: AD5542BRZ обеспечивает разрешение в 16 бит, что позволяет достичь очень высокой точности преобразования.
• Быстрое время установления: Время установления составляет всего около 1 мкс, что позволяет обеспечить быстрое реагирование на изменение входного цифрового сигнала.
• Широкий диапазон рабочих температур: Устройство может работать в температурном диапазоне от -40°C до +85°C, что делает его подходящим для использования в различных условиях.
• Управление через SPI интерфейс: Удобный интерфейс для передачи данных, обеспечивающий совместимость с множеством микроконтроллеров и других цифровых устройств.

Недостатки

• Не встроенный буфер выходного напряжения: AD5542BRZ обладает небуферированным выходом, что может потребовать дополнительного внешнего буфера в некоторых приложениях.
• Не встроенный опорный источник напряжения: Устройство требует внешнего источника опорного напряжения, что может увеличить сложность схемы.

Типовое использование

• Прецизионные измерительные приборы
• Управление аналоговыми сигналами в промышленных системах автоматизации
• Медицинская аппаратура
• Системы обработки изображений и звука
• Научные приборы и системы

Рекомендации по применению

• При использовании небуферированного выхода рекомендуется применять внешние операционные усилители для улучшения производительности в приложении.
• Обеспечить чистый и стабильный источник опорного напряжения для обеспечения высокой точности.
• Применение фильтров для уменьшения влияния шумов и паразитных сигналов.

Основные технические характеристики

• Разрешение: 16 бит
• Количество ЦАП: 1
• Время установления: 1 мкс (типичное)
• Тип выхода: Напряжение - небуферированный
• Дифференциальный выход: Нет
• Интерфейс данных: SPI, DSP
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое: От 2.7 В до 5.5 В
• Напряжение питания, цифровое: От 2.7 В до 5.5 В
• INL/DNL (LSB): ±0.5, ±0.5
• Архитектура: R-2R
• Рабочая температура: От -40°C до +85°C

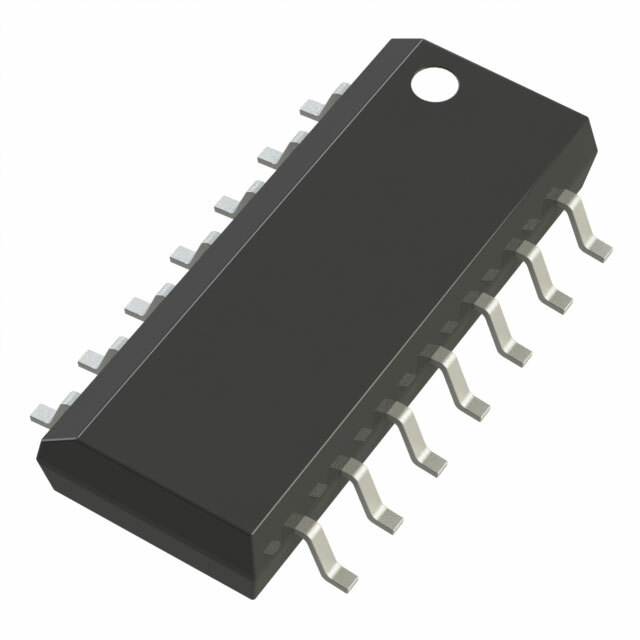

• Корпус / тип корпуса: 14-SOIC (0.154", 3.90 мм ширина)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• AD5541BRZ: Одноканальный 16-битный ЦАП от Analog Devices с аналогичными характеристиками.
• DAC8562 от Texas Instruments: 16-битный ЦАП с аналогичными параметрами, но с буферированным выходом.

AD5542BRZ от Analog Devices является высококачественным решением для задач, требующих точного и быстрого преобразования цифровых сигналов в аналоговые.
