AD5542ABCPZ-500RL7 от Analog Devices

Общее описание

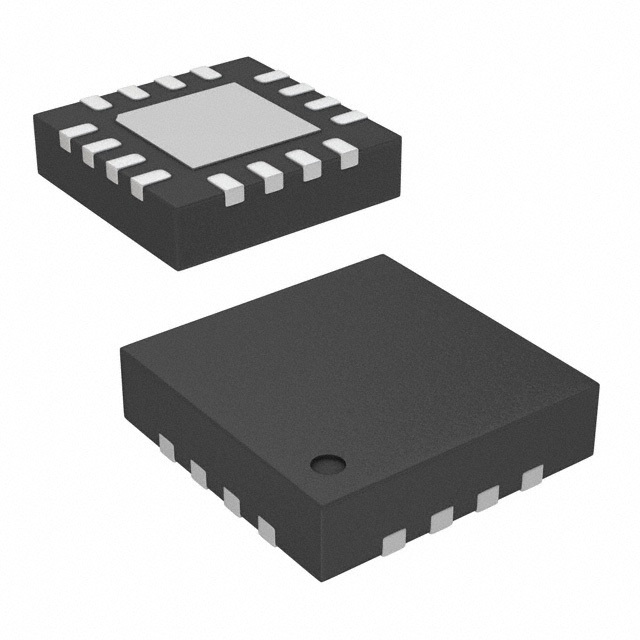

AD5542ABCPZ-500RL7 — это высокоточный 16-разрядный цифроаналоговый преобразователь (DAC) производства компании Analog Devices. Устройство выполнено в компактном корпусе LFCSP (16-LFCSP) и предназначено для преобразования цифровых данных в аналоговые сигналы.

Преимущества

• Высокая точность: 16-разрядная разрешающая способность обеспечивает высокую точность аналогового сигнала.
• Компактность: Корпус 16-LFCSP (3x3) позволяет использовать преобразователь в условиях ограниченного пространства.
• Низкое энергопотребление: Подходит для использования в энергоэффективных системах.
• Высокая скорость: Время установления сигнала всего 1 µs.

Недостатки

• Не имеет буферного выхода, что может потребовать дополнительных компонентов для некоторых применений.

Типовое использование

• Точные измерительные системы
• Автоматизированные системы управления
• Медицинское оборудование
• Телекоммуникационное оборудование

Рекомендации по применению

• Внешний опорный сигнал: Используйте высокостабильный внешний опорный сигнал для достижения максимально возможной точности.
• Учитывайте неполярность аналогового вывода: Для достижения стабильности при выводе аналогового сигнала желательно использовать дополнительные буферные усилители.
• Минимизируйте шум и помехи: Установите фильтры питания и сигнальные линии для минимизации шумов и электромагнитных помех.

Основные технические характеристики

• Количество разрядов: 16 бит
• Количество D/A преобразователей: 1
• Время установления сигнала: 1 µs (типичное)
• Тип выхода: Не буферизированный аналоговый сигнал
• Дифференциальный выход: Нет
• Интерфейс данных: SPI, DSP
• Тип опорного сигнала: Внешний
• Напряжение питания (аналоговое и цифровое): 2.7V ~ 5.5V
• Линейность (INL/DNL): ±0.5 LSB
• Архитектура: R-2R
• Температурный диапазон: -40°C ~ 85°C
• Корпус: 16-LFCSP (3x3)
• Способ монтажа: Поверхностный монтаж

Возможные аналоги

• AD5541A: 16-разрядный DAC с аналогичными характеристиками, но в корпусе MSOP.
• DAC8560 от Texas Instruments: другой высокоточный 16-разрядный DAC с буферизированным выходом.

Эти характеристики и рекомендации помогут оптимально использовать AD5542ABCPZ-500RL7 в ваших проектах.
