AD5542ABCPZ-1-RL7

AD5542ABCPZ-1-RL7 от Analog Devices

Общее описание

AD5542ABCPZ-1-RL7 — это 16-битный цифрово-аналоговый преобразователь (ЦАП) с выходом напряжения, выпускаемый компанией Analog Devices. Данный компонент идеально подходит для точных и высокоразрешающих приложений благодаря своему высокому разрешению и низкому уровню нелинейных искажений.

Преимущества

• Высокое разрешение: 16-битный ЦАП обеспечивает точное регулирование выходного напряжения.
• Быстрое установление выходного сигнала: Время установления составляет всего 1 мкс, что делает данный компонент подходящим для систем с высокими требованиями к быстродействию.
• Универсальность интерфейса: Поддержка SPI и DSP интерфейсов для простой интеграции с различными микроконтроллерами и процессорами.
• Широкий диапазон рабочих напряжений: Питание аналоговой и цифровой части возможно в диапазоне от 2.7 В до 5.5 В, что позволяет использовать компонент в различных условиях.

Недостатки

• Внешний опорный источник: Требуется внешний источник опорного напряжения, что может усложнить схему.
• Одноканальный: Содержит только один ЦАП, что может быть ограничивающим фактором для некоторых приложений.

Типовое использование

• Прецизионные измерительные системы
• Управление процессами и автоматизация
• Цифровое управление питанием
• Аудио системы высокого класса
• Регулируемые источники питания

Рекомендации по применению

• Для максимальной точности и минимальных искажений рекомендуется использовать высококачественный внешний опорный источник напряжения.
• При проектировании печатной платы обратите внимание на прокладку сигнальных и питающих цепей во избежание помех.
• Используйте конденсаторы шунтирования рядом с выводами питания для уменьшения шумов и повышения стабильности работы.

Основные технические характеристики

• Разрядность: 16 бит
• Количество ЦАП: 1
• Время установления: 1 мкс (типичное)
• Тип выхода: Напряжение — небуферизированный
• Дифференциальный выход: Нет
• Интерфейс данных: SPI, DSP
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое: 2.7В ~ 5.5В
• Напряжение питания, цифровое: 2.7В ~ 5.5В
• Архитектура: R-2R
• Температурный диапазон эксплуатации: -40°C ~ 85°C

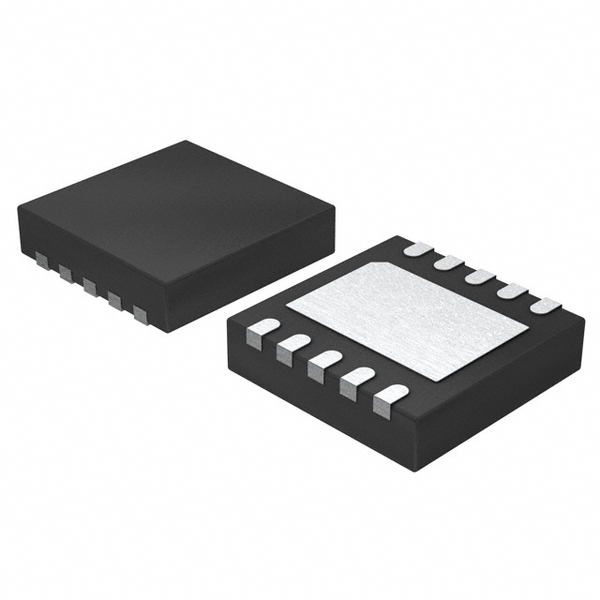

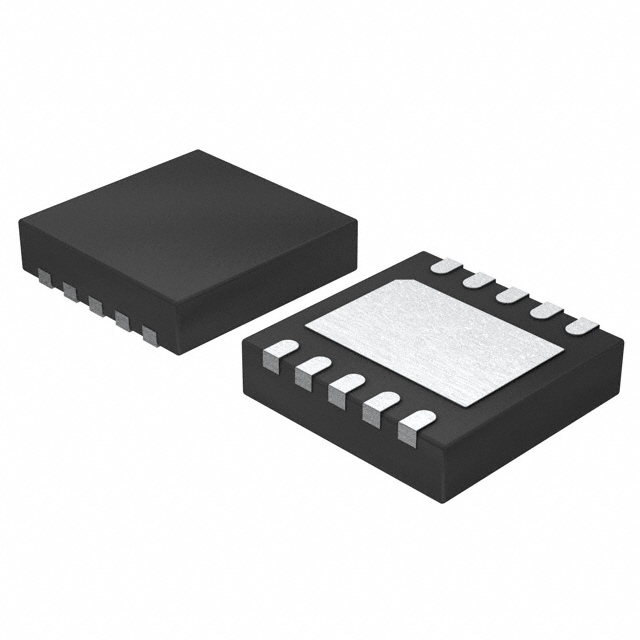

• Корпус: 10-LFCSP-WD (3x3)

Возможные аналоги

• AD5542ABCPZ-2-RL7: Аналогичный компонент с другими параметрами опорного напряжения.
• MAX541: Прецизионный 16-битный ЦАП от Maxim Integrated.
• DAC8560: 16-битный ЦАП от Texas Instruments с буферизированным выходом.

Для более подробной информации, спецификаций и руководства по применению рекомендуется обратиться к официальной документации производителя.
