AD5535BKBCZ

Описание продукта: AD5535BKBCZ от Analog Devices

AD5535BKBCZ от Analog Devices — это высокопроизводительный 32-канальный 14-битный цифро-аналоговый преобразователь (DAC), который предназначен для точных приложений, требующих высокого напряжения на выходе. Этот компонент способен программировать выходное напряжение от 50 В до 200 В, что делает его идеальным для использования в медицинском оборудовании, промышленных приложениях и других системах, где требуется точное управление высоким напряжением.

Преимущества:

• Высокая точность: 14-битное разрешение обеспечивает высокую точность выходного сигнала.
• Многоканальность: Наличие 32 каналов позволяет управлять множеством выходов через один чип.
• Программируемое выходное напряжение: Возможность выбора выходного напряжения от 50 В до 200 В увеличивает гибкость применения.

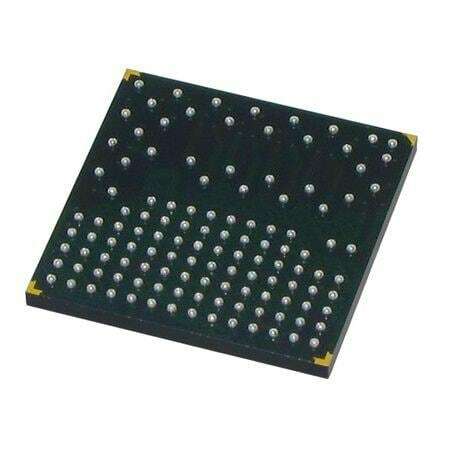

• Компактный размер: Использование 124-контактного корпуса CSP-BGA (15mm x 15mm) экономит место на плате.

Недостатки:

• Ограниченный температурный диапазон: Работа возможна только в диапазоне от -10°C до +85°C, что может быть недостаточно для некоторых экстремальных применений.
• Высокая стоимость: Более сложные и точные компоненты как правило стоят дороже.

Типовое использование:

• Медицинское оборудование: Управление высоковольтными сигналами в медицинских приборах.
• Промышленные системы управления: Точное управление процессами в промышленности.
• Исследовательские и разработочные лаборатории: Использование в экспериментальных и научных исследованиях.

Рекомендации по применению:

• Тщательный подбор внешних компонентов: Убедитесь, что все внешние компоненты, такие как источники питания и пассивные элементы, соответствуют требованиям высоковольтной работы.
• Тепловое управление: Обеспечьте адекватное охлаждение, так как высоковольтные приложения могут генерировать значительное количество тепла.

Основные технические характеристики:

• Количество каналов: 32
• Разрешение DAC: 14 бит
• Максимальное выходное напряжение: 200 В
• Температурный диапазон: от -10°C до +85°C
• Корпус: 124-контактный CSP-BGA (15mm x 15mm)

Возможные аналоги:

• Для альтернативных решений можно рассмотреть другие многоканальные DAC от производителей, таких как Texas Instruments или Maxim Integrated, которые могут предложить различные варианты разрешения и количества каналов.
