AD5535ABCZ

48 480,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

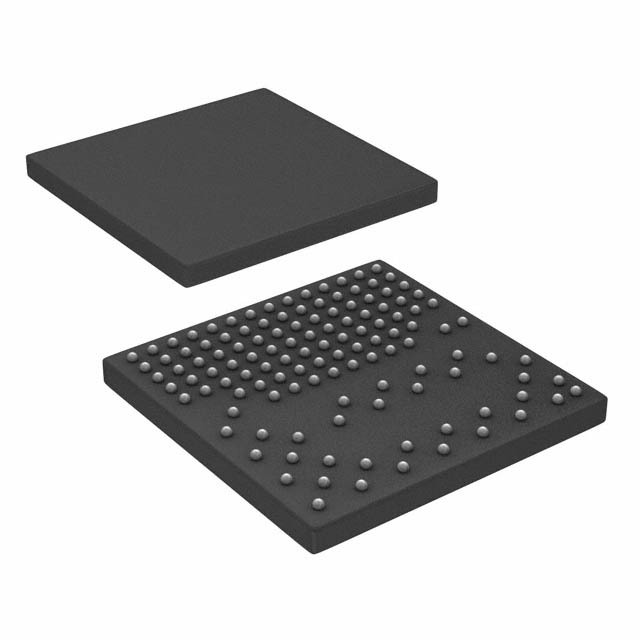

AD5535ABCZ от Analog Devices

Общее описание

AD5535ABCZ — это высокоточный 14-битный цифро-аналоговый преобразователь (DAC), разработанный компанией Analog Devices. Устройство обладает 32 каналами и полным диапазоном выходного напряжения, что делает его идеальным для широкого спектра приложений, требующих точного и стабильного преобразования цифровых сигналов в аналоговые.

Преимущества

  • Высокая точность:

    • 14-битное разрешение обеспечивает отличную точность и минимальные ошибки преобразования.

  • Многоканальность:

    • 32 независимых канала позволяют обрабатывать большое количество сигналов одновременно.

  • Простота интеграции:

    • Компактный корпус CSPBGA с размерами 15 мм x 15 мм облегчает интеграцию в современные компактные устройства.

  • Широкий диапазон питающих напряжений:

    • Устройство поддерживает аналоговое напряжение питания 5 В, что делает его совместимым с множеством различных источников питания.

Недостатки

  • Статус устаревшего продукта:

    • Этот компонент находится в статусе Obsolete, что может затруднить его приобретение и длительную поддержку.

  • Ограниченный температурный диапазон:

    • Рабочий диапазон температур от -10°C до 85°C может не подходить для экстремальных условий эксплуатации.

Типовое использование

  • Измерительные системы:

    • Используется в высокоточных измерительных приборах и системах контроля.

  • Автоматизация:

    • Применяется в системах автоматизации и управления процессами для преобразования цифровых сигналов в аналоговые управляющие воздействия.

  • Медицинские приборы:

    • Может быть использован в высокоточном медицинском оборудовании для обработки и генерации аналоговых сигналов.

Рекомендации по применению

  • Экранирование от помех:

    • Рекомендуется использовать экранирование для снижения влияния электромагнитных помех.

  • Калибровка:

    • Регулярная калибровка может понадобиться для поддержания высокой точности в долгосрочной перспективе.

Основные технические характеристики

Параметр Значение
Разрешение 14 бит
Количество DAC 32
Время установления 65 мкс (типичное)
Тип выхода Напряжение - буферизированный
Интерфейс SPI, DSP
Тип опорного напряжения Внешнее
Напряжение питания, аналоговое 5 В
Напряжение питания, цифровое 2.7 В ~ 5.25 В
INL/DNL (LSB) ±0.1, ±0.5
Архитектура Резистивная лестница (String DAC)
Температурный диапазон -10°C ~ 85°C
Корпус 124-CSPBGA (15x15)
Тип монтажа Поверхностный (SMD)

Возможные аналоги

  • AD5544 от Analog Devices
  • DAC8568 от Texas Instruments
  • LTC2654 от Analog Devices
  • MAX5318 от Maxim Integrated

Этот компонент остается отличным выбором для разработки высокоточных многоканальных устройств, несмотря на его статус устаревшего продукта.
