AD5516ABCZ-3

18 480,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

AD5516ABCZ-3 от Analog Devices

Общее описание

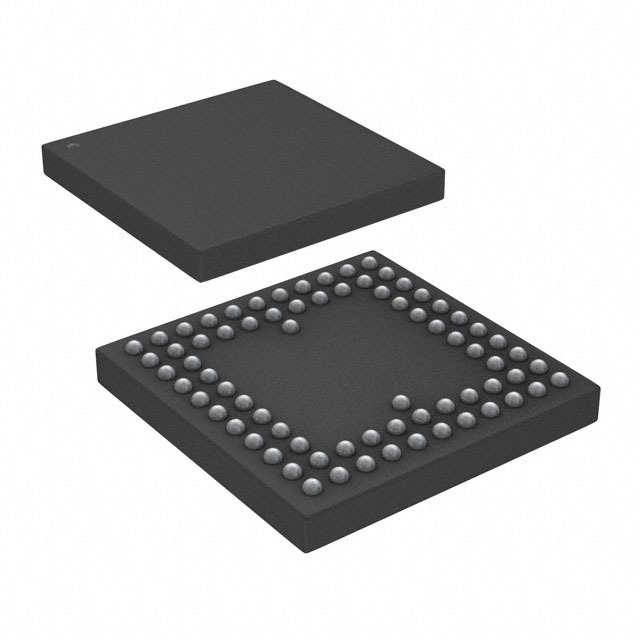

Цифро-аналоговый преобразователь AD5516ABCZ-3 от Analog Devices представляет собой высокоточный 12-битный ЦАП с 16 каналами. Он разработан для приложений, требующих преобразования цифровых данных в аналоговый сигнал. Компонент поставляется в компактном корпусе 74-CSPBGA (12x12 мм), что позволяет сократить занимаемое место на печатной плате.

Преимущества

  • Высокая точность 12-битного преобразования
  • 16 каналов выхода для многоканальных систем
  • Короткое время установления выходного сигнала (36 мкс)
  • Разнообразие входных интерфейсов (SPI, DSP)
  • Внешний опорный источник напряжения для повышения точности

Недостатки

  • Необходимость внешнего опорного источника напряжения
  • Не буферированный выход, что может требовать дополнительного буферирования

Типовое использование

  • Системы управления
  • Автоматизация процессов
  • Аудио оборудование
  • Тестовое и измерительное оборудование
  • Прецизионные аналоговые системы

Рекомендации по применению

  1. При проектировании печатной платы учтите требования к разводке и емкость выводов в корпусе 74-CSPBGA.
  2. Используйте внешний стабильный источник напряжения для опорного напряжения, чтобы добиться наилучшей точности.
  3. Обеспечьте адекватную фильтрацию питания для минимизации шума и помех.

Основные технические характеристики

  • Количество бит: 12
  • Количество D/A преобразователей: 16
  • Время установления: 36 мкс
  • Тип выхода: Напряжение - буфер не используется
  • Дифференциальный выход: Нет
  • Интерфейс данных: SPI, DSP
  • Тип опоры: Внешний
  • Напряжение питания, аналог: ±4.75V ~ 15.75V, 5V
  • Напряжение питания, цифра: 2.7V ~ 5.25V
  • INL/DNL (LSB): ±2 (макс), ±0.5
  • Архитектура: Струнный ЦАП
  • Рабочая температура: -40°C ~ 85°C
  • Корпус/Исполнение: 74-LBGA, CSPBGA
  • Тип монтажа: Поверхностный монтаж

Возможные аналоги

  • AD5372 от Analog Devices: Многоканальный ЦАП с похожими характеристиками.
  • DAC7716 от Texas Instruments: 12-битный ЦАП, подходит для схожих приложений.
  • MAX5805 от Maxim Integrated: 12-битный, 16-канальный ЦАП с улучшенными характеристиками.

Применяя AD5516ABCZ-3 в своих проектах, вы получаете высокоточную и надежную компонентную базу для обработки аналоговых сигналов.
