AD5516ABCZ-2

ЦАП AD5516ABCZ-2 от Analog Devices

Общее описание:

AD5516ABCZ-2 – это высокоточный 12-битный цифро-аналоговый преобразователь (ЦАП) от компании Analog Devices. Данный ЦАП обеспечивает преобразование цифрового кода в аналоговый сигнал с высоким уровнем точности и быстродействия, что делает его идеальным для различных приложений, требующих высококачественного аналогового вывода.

Преимущества:

• Высокая точность (12-битное разрешение)
• Быстрое время установления (32 мксек)
• Поддержка 16 каналов аналогового выхода
• Простое интерфейсное соединение по SPI или DSP протоколу

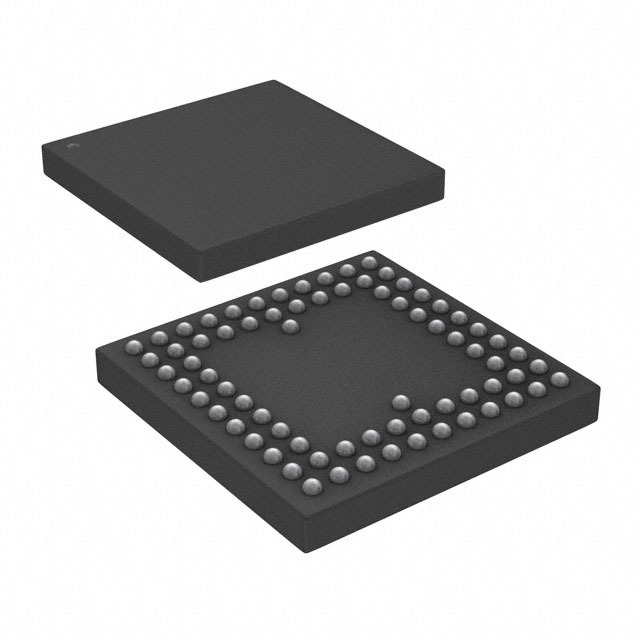

• Компактный корпус CSPBGA (12x12), обеспечивающий минимальную занимаемую площадь на печатной плате

Недостатки:

• Высокая стоимость в сравнении с аналогами с меньшей разрядностью
• Ограничение по температурному диапазону до -40°C ~ 85°C
• Не буферизованный выходный сигнал

Типовое использование:

AD5516ABCZ-2 находит применение в следующих областях:

• Прецизионные приборы
• Медицинская техника
• Автоматизация и управление производственными процессами
• Системы сбора данных и тестирования
• Радиочастотные системы и оборудование

Рекомендации по применению:

• Используйте внешний высокостабильный опорный источник для достижения максимальной точности.
• Обеспечьте надлежащий теплорассеивание корпуса CSPBGA для работы в жестких температурных условиях.
• Следуйте рекомендациям по проектированию разводки для минимизации помех и оптимизации производительности.

Основные технические характеристики:

• Разрядность: 12 бит
• Количество каналов ЦАП: 16
• Время установления: 32 мксек
• Тип выхода: Напряжение - не буферизированный
• Дифференциальный выход: Нет
• Интерфейс данных: SPI, DSP
• Тип опорного напряжения: Внешний
• Аналоговое напряжение питания: ±4.75V ~ 15.75V, 5V
• Цифровое напряжение питания: 2.7V ~ 5.25V
• INL/DNL (LSB): ±2 (Макс), ±0.5
• Архитектура: String DAC
• Рабочая температура: -40°C ~ 85°C
• Корпус/пакет: 74-LBGA, CSPBGA (12x12)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги:

• AD5348: 8-канальный, 12-битный ЦАП с похожими спецификациями, но меньшим количеством каналов.
• AD5668: 16-канальный, 16-битный ЦАП для приложений, требующих более высокой разрядности.
• DAC7611: 12-битный ЦАП от Texas Instruments с аналогичными характеристиками и SPI интерфейсом.

Используя ЦАП AD5516ABCZ-2, вы можете получить высококачественный аналоговый сигнал для широкого спектра точных электронных приложений.
