AD5516ABC-3

AD5516ABC-3 от Analog Devices

Общее описание

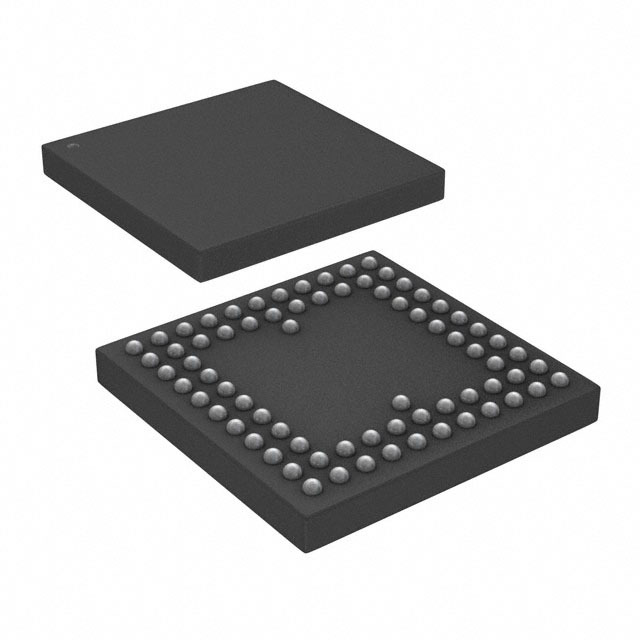

AD5516ABC-3 — это 12-битный цифровой аналоговый преобразователь (ЦАП) от компании Analog Devices. Он имеет 16 независимых каналов и предназначен для высокоточных приложений, требующих конвертацию цифровых сигналов в аналоговые. Чип выпускается в корпусе 74-CSPBGA (12x12), что обеспечивает компактные размеры и удобство для интеграции в поверхностный монтаж.

Преимущества

• Высокоточная конвертация: 12-битная разрешающая способность обеспечивает высокую точность преобразования.
• Многочисленные каналы: наличие 16 независимых каналов позволяет использовать один чип для множества задач.
• Широкий диапазон рабочего напряжения: поддержка аналогового напряжения от ±4.75V до 15.75V и цифрового напряжения от 2.7V до 5.25V.
• Гибкость интерфейса: поддержка интерфейсов SPI и DSP для упрощенного интегрирования в разные системы.

Недостатки

• Устаревание: Статус компонента — устаревший, что может затруднить его приобретение и применение в новых проектах.
• Небуферизированный выход: напряжение на выходе ЦАП является небуферизированным, что требует дополнительного согласования на выходе для некоторых приложений.

Типовое использование

• Аналоговые модуляторы: применяется в системах, где требуется точное управление аналоговым сигналом.
• Программаторы напряжения: где необходимо подать множество точных аналоговых сигналов на различные нагрузки.
• Цифровые системы управления: для управления различными аналоговыми процессами в промышленных и научных приложениях.

Рекомендации по применению

• Соблюдайте температурный режим: компонент работает в диапазоне температур от -40°C до 85°C.
• Используйте внешний опорный источник: компонент требует внешнего опорного источника напряжения.
• Обеспечьте соответствующее рассеивание тепла: при работе на высоких частотах и напряжениях может понадобиться дополнительное рассеивание тепла.

Основные технические характеристики

• Разрядность: 12 бит
• Количество ЦАП: 16
• Время установления: 36µс
• Тип выхода: напряжение — небуферизированный
• Дифференциальный выход: нет
• Интерфейс данных: SPI, DSP
• Тип опорного источника: внешний
• Напряжение питания (аналоговое): ±4.75V ~ 15.75V, 5V
• Напряжение питания (цифровое): 2.7V ~ 5.25V
• ИНЛ/ДНЛ (LSB): ±2 (макс), ±0.5
• Архитектура: струнный ЦАП
• Температура эксплуатации: -40°C ~ 85°C
• Корпус/размеры: 74-CSPBGA (12x12)
• Тип монтажа: поверхностный монтаж

Возможные аналоги

• AD5544 от Analog Devices: 16-битный четырехканальный ЦАП, работающий на более высоких точностях.
• AD5391 от Analog Devices: аналогичный 10-битный ЦАП с 32 каналами и буферизированными выходами.
• MCP4922 от Microchip: двухканальный 12-битный ЦАП, для менее требовательных приложений.

Этот компонент идеально подходит для приложений, где требуется высокая точность и множество выходных каналов, но его статус как устаревшего компонента требует учета доступных аналогов при планировании новых проектов.
