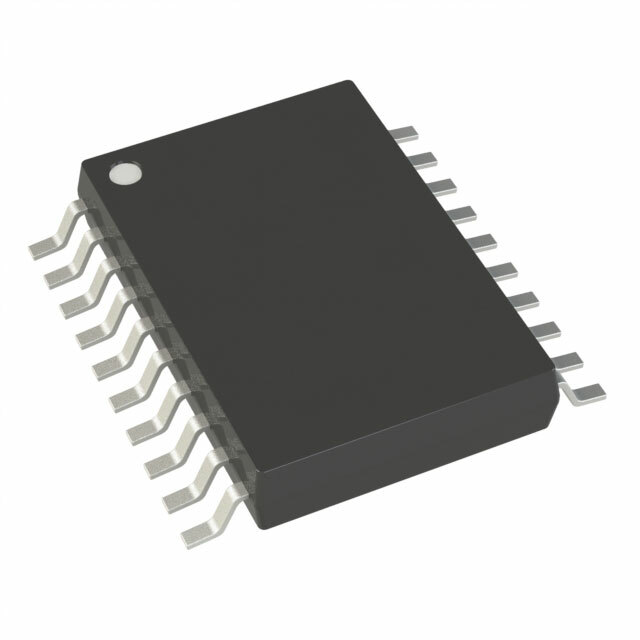

AD5445YRUZ

Цифро-аналоговый преобразователь AD5445YRUZ от Analog Devices

Общее описание

AD5445YRUZ - это высокоскоростной цифровой-аналоговый преобразователь (ЦАП) с разрешением 12 бит, разработанный компанией Analog Devices. В своем 20-контактном корпусе TSSOP, он обладает выдающимися характеристиками точности и производительности, обеспечивая преобразование цифрового сигнала в аналоговый с минимальными искажениями и высокой линейностью.

Преимущества

• Высокое разрешение в 12 бит: Обеспечивает точное преобразование для критически важных приложений.
• Широкий диапазон напряжений питания: Поддержка от 2.5 В до 5.5 В, что увеличивает гибкость в различных системах.
• Быстрое время установления: Всего 120 нс, идеально для высокоскоростных систем.
• Компактный корпус: 20-контактный TSSOP обеспечивает удобство монтажа поверхностью (SMT).
• Диапазон рабочих температур: Поддерживается работа при температурах от -40°C до +125°C.

Недостатки

• Внешний опорный источник: Требуется внешний источник опорного напряжения, что может усложнить схему.
• Отсутствие буферизации выхода: Выход без буферизации может потребовать дополнительных компонентов для некоторых приложений.

Типовое использование

• Высокопроизводительные измерительные приборы
• Системы управления и регулирования
• Аудиооборудование высокой точности
• Прецизионные генераторы сигналов
• Медицинская электроника

Рекомендации по применению

Для оптимального использования AD5445YRUZ рекомендуется:

• Обеспечить стабильное питание в рамках допускаемых значений (2.5 В - 5.5 В).
• Использовать высокостабильный внешний опорный источник напряжения для лучшей точности.
• Разместить байпасные конденсаторы близко к выводам питания для минимизации шумов.
• При необходимости буферизации выходного сигнала, использовать подходящий буферный усилитель.

Основные технические характеристики

• Количество бит: 12
• Количество ЦАП: 1
• Время установки: 120 нс
• Тип выхода: Токовый - без буферизации
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Тип опорного источника: Внешний
• Напряжение питания, аналоговое: 2.5 В ~ 5.5 В
• Напряжение питания, цифровое: 2.5 В ~ 5.5 В
• Интегральная нелинейность (INL): ±1 LSB (макс)
• Дифференциальная нелинейность (DNL): -1/+2 LSB (макс)
• Архитектура: R-2R лестница
• Температурный диапазон: -40°C ~ +125°C
• Корпус: 20-TSSOP (0.173", 4.40 мм ширина)

Возможные аналоги

• DAC7715U от Texas Instruments: 12-битный, параллельный интерфейс, аналоговый выход.
• MCP4921-E/P от Microchip Technology: 12-битный, SPI интерфейс, аналоговый выход.
• MAX5316BCUA+ от Maxim Integrated: 12-битный, параллельный интерфейс, выход напряжения.

Заключение

ЦАП AD5445YRUZ от Analog Devices является мощным и точным решением для различных приложений, требующих высокопроизводительного цифрово-аналогового преобразования на компактной плате. С его отличными характеристиками и гибкостью питания, он по праву завоевал популярность среди инженеров.
