AD5445YCPZ

AD5445YCPZ от Analog Devices

Общее описание

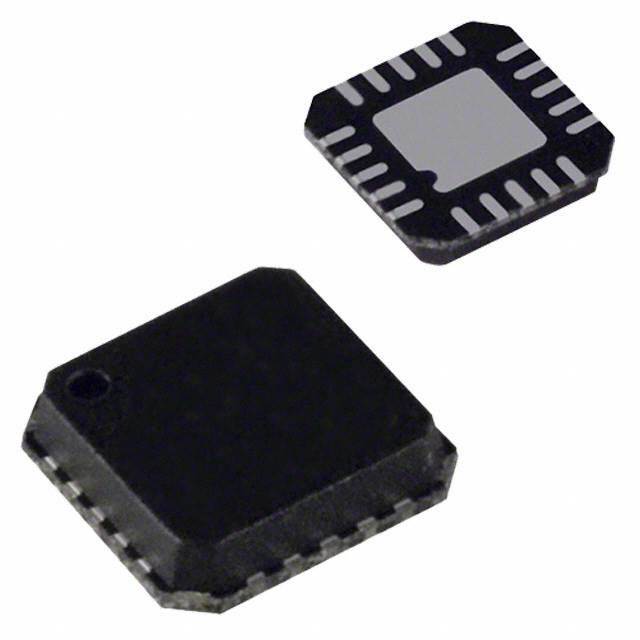

AD5445YCPZ — это высокоскоростной 12-битный цифро-аналоговый преобразователь (ЦАП) с одним каналом от компании Analog Devices. Устройство выполнено в компактном корпусе 20-LFCSP (4x4 мм) и предназначено для преобразования цифровых сигналов в аналоговые с высокой точностью и скоростью. Основное применение этого ЦАП — высокоскоростные и точные измерительные системы, сигнализационные системы и системы обработки изображений.

Преимущества

• Высокая точность: Разрешение 12 бит обеспечивает высокую точность аналогового вывода.
• Быстрое время установления: Время установления 120 нс позволяет использовать ЦАП в высокоскоростных системах.
• Компактный корпус: Корпус 20-LFCSP (4x4 мм) обеспечивает компактность и удобство монтажа на плату.
• Гибкость интерфейса: Параллельный интерфейс данных упрощает интеграцию с различными микроконтроллерами.

Недостатки

• Требует внешнего эталона: Необходимость в использовании внешнего опорного напряжения может увеличить общую стоимость системы.
• Не буферизованный выход: Выходной ток не буферизирован, что требует дополнительного буферного каскада для стабилизации выходного сигнала.

Типовое использование

• Измерительные системы: Преобразование цифровых данных в аналоговый формат для точных измерений.
• Системы сигнализации: Быстрое и точное управление сигналами в различных приложениях.
• Системы обработки изображений: Преобразование цифровых изображений в аналоговые сигналы для дисплеев и других устройств вывода.

Рекомендации по применению

• Убедитесь, что используется стабильное внешнее опорное напряжение для достижения максимальной точности.
• При необходимости добавьте буферный каскад на выход для стабилизации и усиления выходного сигнала.
• Следите за температурным режимом работы, чтобы сохранить точность и долговечность ЦАП.

Основные технические характеристики

• Разрешение: 12 бит
• Количество D/A преобразователей: 1
• Время установления: 120 нс
• Тип выхода: Не буферизованный токовый
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешнее
• Напряжение питания, аналоговое: 2.5В ~ 5.5В
• Напряжение питания, цифровое: 2.5В ~ 5.5В
• INL/DNL (LSB): ±1 (Макс), -1/+2 (Макс)
• Архитектура: R-2R
• Рабочая температура: -40°C ~ 125°C
• Корпус/Упаковка: 20-WFQFN Exposed Pad, CSP
• Тип монтажа: Поверхностный (SMD)

Возможные аналоги

• AD5440YCPZ-REEL7: Аналогичный 8-битный ЦАП от Analog Devices.
• DAC8411IDGSR: Альтернативный 12-битный ЦАП от Texas Instruments.
• LTC2655BC#PBF: 16-битный ЦАП от Linear Technology с аналогичными характеристиками.

С использованием AD5445YCPZ вы можете уверенно рассчитывать на высокую точность и производительность в ваших аналоговых приложениях.
