AD5440YRUZ-REEL7

AD5440YRUZ-REEL7 от Analog Devices

Общее описание

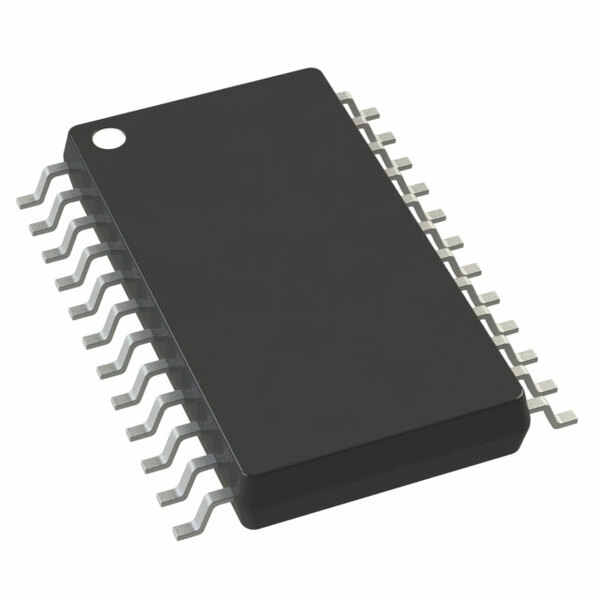

AD5440YRUZ-REEL7 – это 10-битный цифро-аналоговый преобразователь (ЦАП) от компании Analog Devices, предназначенный для преобразования цифровых данных в аналоговый выходной сигнал. Устройство выполнено в компактном корпусе TSSOP-24 и предназначено для поверхностного монтажа.

Преимущества

• Высокая скорость преобразования: Время установления выходного сигнала составляет 120 нс, что подходит для быстродействующих приложений.
• Гибкость напряжений: Поддерживает аналоговое и цифровое питание в диапазоне от 2.5 В до 5.5 В.
• Простота интеграции: Расположение выводов и характерные для TSSOP-24 габариты делают устройство удобным для интеграции в различные системы.

Недостатки

• Не буферизованный выход: Для некоторых приложений может потребоваться дополнительный внешний буфер.
• Требуется внешний источник опорного напряжения: Нет встроенного генератора опорного напряжения.

Типовое использование

• Управление аналоговыми устройствами: Используется для управления усилителями, генераторами сигналов и другими аналоговыми устройствами.
• Обработка сигналов: Подходит для систем обработки сигнала, где требуется быстрое преобразование данных.
• Промышленная автоматизация: Идеален для использования в системах автоматизации, где операционные температуры могут быть экстремальными (от -40°C до +125°C).

Рекомендации по применению

• Добавление буфера: При необходимости увеличить нагрузочную способность ЦАП рекомендуется применять внешний операционный усилитель в режиме буфера.
• Использование качественного источника опорного напряжения: Для обеспечения высокой точности преобразования рекомендуется использовать стабилизированный источник опорного напряжения.

Основные технические характеристики

• Разрядность ЦАП: 10 бит
• Количество каналов: 2
• Время установления: 120 нс
• Тип выхода: Токовый, не буферизованный
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Напряжение питания (аналоговое): 2.5 В ~ 5.5 В
• Напряжение питания (цифровое): 2.5 В ~ 5.5 В
• Погрешность INL/DNL (LSB): ±0.5 (макс), ±1 (макс)
• Архитектура: R-2R
• Рабочие температуры: -40°C ~ 125°C
• Корпус/каркас: 24-TSSOP (0.173", 4.40 мм ширина)
• Монтаж: Поверхностный монтаж

Возможные аналоги

• AD5441: 12-битная версия с аналогичными характеристиками.
• MCP4901 от Microchip Technology: Альтернатива с разрядностью 8 или 10 бит.

Этот компонент прекрасно подойдет для использования в высокопроизводительных приложениях, требующих точного и быстрого преобразования цифровых данных в аналоговые сигналы.
