Описание компонента AD5422BREZ-REEL от Analog Devices

Общее описание

AD5422BREZ-REEL — это высокопроизводительный 16-битный цифро-аналоговый преобразователь (ЦАП) компании Analog Devices. Этот компонент позволяет преобразовывать цифровой сигнал в аналоговый с высокой точностью и стабильностью. Основная особенность AD5422BREZ-REEL заключается в универсальности его применения: он может быть использован как в режиме выхода напряжения, так и в режиме выхода тока, что делает его одним из самых гибких решений на рынке.

Преимущества

• Высокая точность: 16-битный конвертер обеспечивает точное преобразование сигнала.
• Гибкость в использовании: Поддерживает как выход напряжения (V), так и выход тока (A).
• Широкий диапазон напряжений питания: Поддерживает широкий диапазон напряжений как для аналоговой, так и для цифровой частей.
• Низкое потребление мощности: Спроектирован для энергоэффективных приложений.

Недостатки

• Сложность в реализации: Требует корректного подключения и настройки для оптимальной работы.
• Стоимость: Высокая производительность и гибкость могут привести к увеличению стоимости по сравнению с более простыми ЦАП.

Типовое использование

• Промышленная автоматизация: Управление приводами и сенсорами.
• Медицинское оборудование: Прецизионные измерительные приборы.
• Телекоммуникационное оборудование: Преобразование цифровых сигналов в аналоговые для передачи и обработки.
• Автоматизация процессов: Системы управления и мониторинга.

Рекомендации по применению

• При проектировании схемы учитывайте требования к напряжению питания как для аналоговой, так и для цифровой частей.
• Обеспечьте надлежащий теплоотвод, если планируется работа в режиме выхода тока на высоких уровнях.
• Для достижения максимальной точности используйте рекомендованные схемы подключения и внешние компоненты, указанные в документации.

Основные технические характеристики

• Разрешение: 16 бит
• Количество ЦАП: 1
• Время установления: 25µs (V), 40µs (A) (тип.)
• Тип выхода: Напряжение или ток - буферизованный
• Интерфейс данных: SPI, DSP
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания (аналоговое): 10.8V ~ 40V, -3V ~ 26.4V
• Напряжение питания (цифровое): 2.7V ~ 5.5V
• Архитектура: R-2R
• Рабочая температура: -40°C ~ 105°C

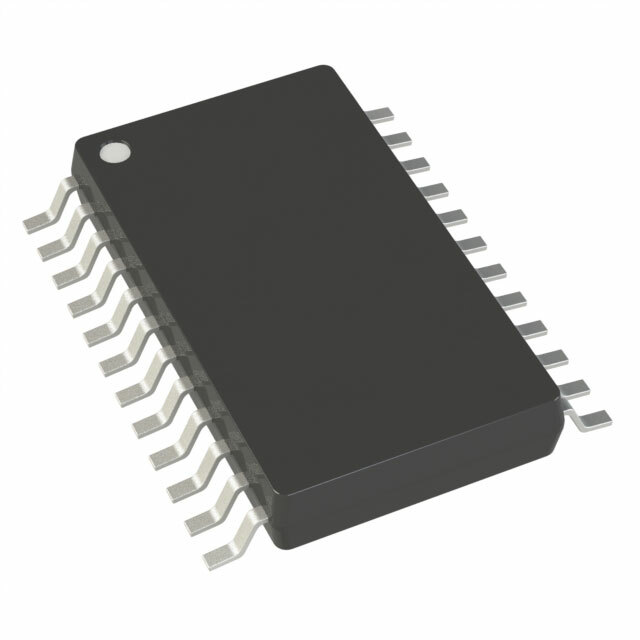

• Корпус: 24-TSSOP (0.173", 4.40mm ширина) с открытой площадкой
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD5420: Меньше выходных возможностей, но аналогичный контроллер.
• DAC8734: 16-битный ЦАП от Texas Instruments с похожими параметрами.

Использование этого описания поможет пользователям интернет-магазина легко определить, подходит ли AD5422BREZ-REEL для их задач, а также предоставит им важную техническую информацию для успешной интеграции компонента в свои проекты.
