AD5422AREZ

3 840,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

AD5422AREZ — 16-битный цифровой-аналоговый преобразователь (ЦАП)

Производитель: Analog Devices

Общее описание

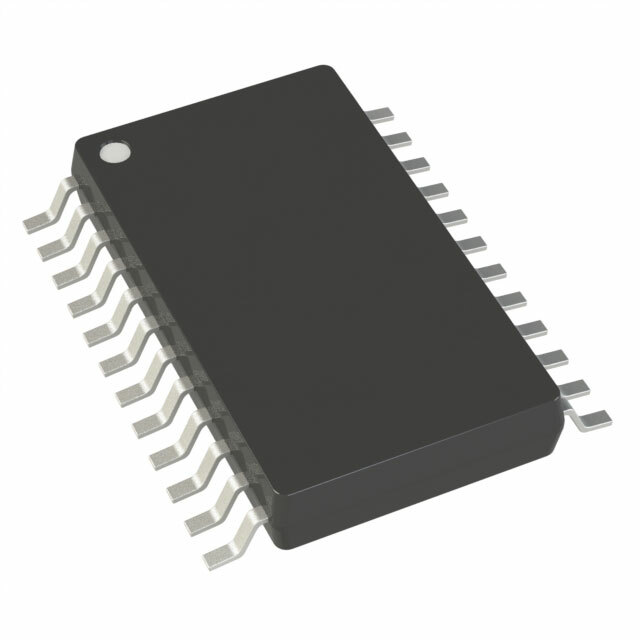

AD5422AREZ представляет собой высокоточную микросхему 16-битного цифрового-аналогового преобразователя (ЦАП), который может выдавать как аналоговый напряжение, так и ток. Микросхема выполнена в 24-контактном корпусе типа TSSOP с теплоотводом. Эта модель предназначена для высокоточных приложений, таких как системы управления процессами и промышленная автоматизация.

Преимущества

  • Высокая точность: 16-битное разрешение обеспечивает высокую точность выходных сигналов.
  • Мултипликативное и последовательное управление данными: SPI интерфейс позволяет легко интегрировать ЦАП в системы на базе микропроцессоров.
  • Выход для напряжения и тока: Возможность выбора между выходным аналоговым сигналом в виде напряжения или тока.
  • Возможность внешнего и внутреннего опорного напряжения: Поддержка внешнего/внутреннего источника опорного напряжения увеличивает диапазон применения.
  • Широкий диапазон рабочих температур: Обеспечивает надежную работу в промышленных условиях.

Недостатки

  • Цена: Сравнительно высокая стоимость может быть ограничивающим фактором для бюджетных проектов.
  • Сложность: Требуется тщательное планирование и правильная настройка для достижения полного потенциала устройства.

Типовое использование

  • Системы управления процессами
  • Промышленная автоматизация
  • Контроль и управление двигателями
  • Прецизионные измерительные системы
  • Медицинское оборудование

Рекомендации по применению

Для оптимального использования AD5422AREZ рекомендуется:

  • Использовать фильтрацию на питающих линиях для минимизации шума.
  • Применять внешние высококачественные компоненты для опорного напряжения для достижения максимальной точности.
  • Обеспечить соответствие температурному диапазону через подходящие меры охлаждения.

Основные технические характеристики

  • Разрядность: 16 бит
  • Количество ЦАП: 1
  • Время установления: 25 µс (напряжение), 40 µс (ток)
  • Тип выхода: Напряжение или ток (буферные)
  • Интерфейс данных: SPI, DSP
  • Тип опорного напряжения: Внешнее или внутреннее
  • Питание (аналоговое): 10,8 В ~ 40 В, -3 В ~ 26,4 В
  • Питание (цифровое): 2,7 В ~ 5,5 В
  • Интегральная нелинейность (INL/DNL): ±1.3 LSB (макс)
  • Архитектура: R-2R
  • Температурный диапазон: -40°C ~ 105°C
  • Корпус: 24-TSSOP (4.40 мм)
  • Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

  • Texas Instruments DAC8811: 16-битный ЦАП с аналогичными характеристиками, но иным набором функций.
  • Maxim Integrated MAX5216: 16-битный, низко-шумный ЦАП с управлением по SPI.
