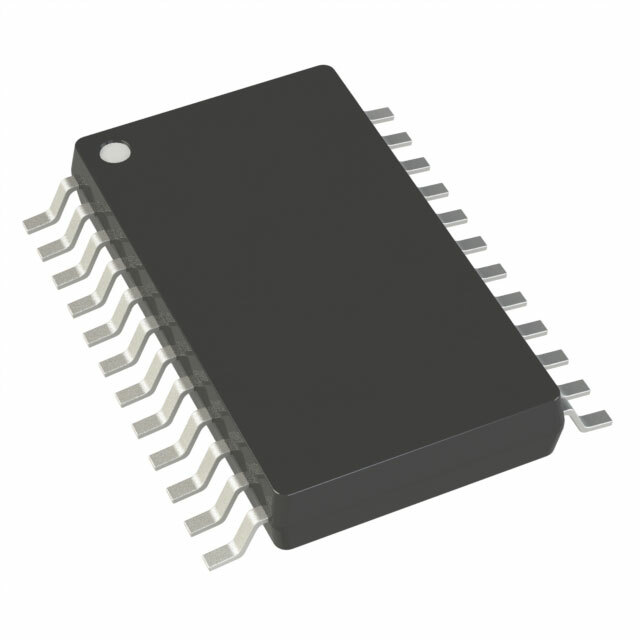

AD5412AREZ-REEL7

AD5412AREZ-REEL7 от Analog Devices

Общее описание

AD5412AREZ-REEL7 – это прецизионный цифровой аналоговый преобразователь (ЦАП) с разрешением 12 бит, разработанный компанией Analog Devices. Этот компонент поддерживает выходное напряжение и ток, что делает его универсальным решением для различных применений в области обработки данных и управления процессами.

Преимущества

• Высокая точность и стабильность: Точный и надежный выход, обеспечивающий качество сигнала на уровнях требуемых для промышленного применения.
• Гибкость в использовании: Поддерживает различные диапазоны выходного напряжения или тока, что позволяет применять его в различных системах.
• Удобный интерфейс: Использует интерфейсы SPI и DSP для простоты подключения и интеграции с микроконтроллерами и другими цифровыми системами.
• Встроенный опорный источник: Внутренний источник опорного напряжения стабилизирует работу и улучшает точность.

Недостатки

• Специфические требования к питанию: Может потребоваться несколько различных напряжений для полноценной работы.
• Относительно высокое время установления (settling time): Не самый быстрый среди аналогичных компонентов, что может ограничивать его использование в высокоскоростных системах.

Типовое использование

• Системы управления процессами: Использование в ПЛК и других системах управления.
• Приборы точных измерений: Применяется в медицинских и научных приборах для точного управления аналоговыми сигналами.
• Автоматизация и робототехника: Устойчивый к шуму и высокоточный ЦАП для управления исполнительными механизмами.

Рекомендации по применению

• Питание и фильтрация: Обеспечьте стабильное питание и фильтрацию для минимизации шумов и увеличения точности.
• Использование внутренних и внешних опорных напряжений: В зависимости от требуемой точности и стабильности выхода можно использовать встроенный или внешний опорный источник.
• Адекватное отведение тепла: Учитывая энергоэффективность и мощность устройства, соблюдайте требования по отведению тепла для поддержания стабильной работы.

Основные технические характеристики

• Разрешение: 12 бит
• Число ЦАП: 1
• Время установки: 25µs (для напряжения), 40µs (для тока) (типичное)
• Тип выхода: Напряжение или ток - буферный
• Внутренний/внешний источник опорного напряжения
• Диапазон напряжения питания, аналогового: 10.8V ~ 40V, -3V ~ 26.4V
• Диапазон напряжения питания, цифрового: 2.7V ~ 5.5V
• Интерфейсы данных: SPI, DSP
• Корпус: 24-TSSOP (0.173", 4.40mm Ширина) с открытым подложкой (EP)

Возможные аналоги

• AD5421 от Analog Devices
• DAC7565 от Texas Instruments
• MCP4921 от Microchip Technology

Такое описание позволит потенциальным покупателям лучше понять возможности и ограничения AD5412AREZ-REEL7, а также учесть все аспекты применения данного компонента в своих проектах.
