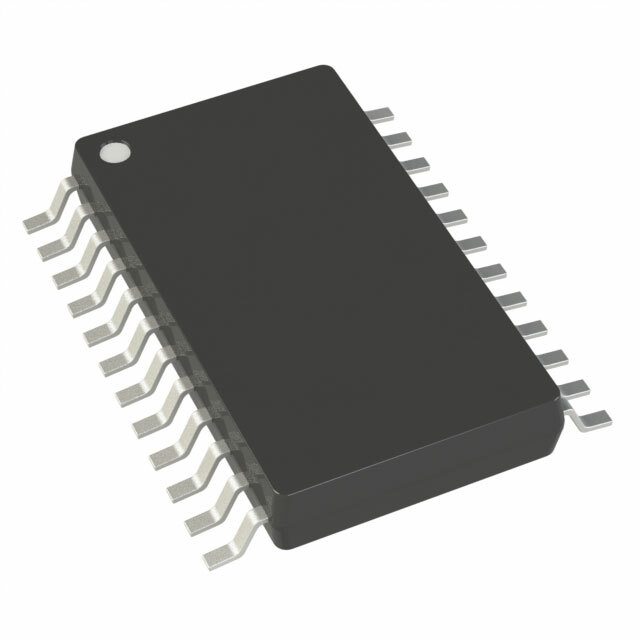

AD5410AREZ-REEL7 от Analog Devices

Общее описание: AD5410AREZ-REEL7 — это высокоточный 12-разрядный цифрово-аналоговый преобразователь (ЦАП) от Analog Devices, предназначенный для использования в промышленных системах автоматизации и контрольно-измерительных приборах. Он обеспечивает преобразование цифрового сигнала в аналоговый с высоким уровнем точности и стабильности.

Преимущества:

• Высокая точность: 12-разрядный разрешение обеспечивает высокую точность выходного сигнала.
• Широкий диапазон напряжения питания: Поддерживаются как аналоговые (10.8V ~ 40V), так и цифровые (2.7V ~ 5.5V) напряжения питания.
• Управление по SPI: Простая интеграция с микроконтроллером благодаря интерфейсу SPI.
• Интегрированный буфер: Снижает требования к дополнительным внешним компонентам.
• Устойчивость к электромагнитным помехам (EMI): Подходит для промышленных применений.

Недостатки:

• Ограничение по температуре: Рабочий диапазон температур только от -40°C до 85°C, что может быть недостаточно для некоторых экстремальных условий.
• Низкий уровень интеграции: Не включает ряд вспомогательных функций, таких как встроенный усилитель или фильтры.

Типовое использование:

• Промышленные системы автоматизации.
• Контрольно-измерительное оборудование.
• Прецизионные системы управления.
• Цифровые регулировочные системы.

Рекомендации по применению:

• Внимательно соблюдайте рекомендации по питанию и заземлению для обеспечения стабильной работы.
• Используйте внешние фильтры и экранирование для минимизации электромагнитных помех.
• Следите за правильным подключением интерфейса SPI для корректной передачи данных.

Основные технические характеристики:

• Разрядность: 12 бит
• Число ЦАП: 1
• Время установления: 40µs
• Тип выхода: Токовый, буферизованный
• Диапазон напряжения питания:
  • Аналоговое: 10.8V ~ 40V
  • Цифровое: 2.7V ~ 5.5V
• Референс: Внешний, внутренний
• Интерфейс передачи данных: SPI, DSP
• Корпус: 24-TSSOP-EP (0.173", ширина 4.40mm) с тепловым выводом

Возможные аналоги:

• DAC1220EB от Texas Instruments
• AD5421 от Analog Devices
• MCP4902-E/MS от Microchip Technology

Используйте описанные выше характеристики и рекомендации для максимально эффективного применения AD5410AREZ-REEL7 в ваших проектах.
