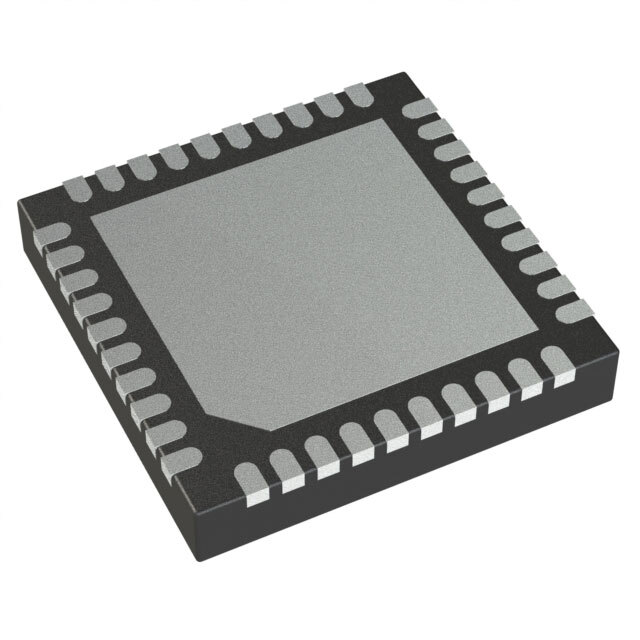

AD5405YCPZ

AD5405YCPZ От Analog Devices

Общее описание

AD5405YCPZ – это современный 12-битный цифровой-аналоговый преобразователь (ЦАП) с двумя каналами, предназначенный для высокоточных аналоговых приложений. Данный ЦАП отличается высокоскоростной работой и поддерживает параллельный интерфейс данных. Устройство выполнено в компактном корпусе 40-LFCSP-WQ с размерами 6x6 мм, что обеспечивает его удобное применение в ограниченных пространствах.

Преимущества

• Высокая точность: 12-битная разрешающая способность обеспечивает высокой детализации и точности для аналоговых выходов.
• Два канала: обеспечивает возможность одновременного формирования двух независимых аналоговых сигналов.
• Компактный корпус: выполнен в корпусе 40-LFCSP-WQ, который имеет малые габариты, что позволяет экономить место на плате.
• Высокая скорость оседания: время оседания всего 120 нс, что делает его подходящим для быстропеременных сигналов.
• Широкий диапазон напряжений питания: поддерживает работу при напряжении питания от 2.5 В до 5.5 В, как для аналоговой, так и для цифровой схем.

Недостатки

• Без встроенного буфера: т.к. выходы не буферизованы, может потребоваться дополнительный операционный усилитель для окончательной обработки аналоговых сигналов.
• Необходимо внешнее эталонное напряжение: для работы требуется внешнее эталонное напряжение, что может усложнить схему.

Типовое использование

• Прецизионные измерительные и контрольные системы
• Генерация сигналов
• Системы автоматического управления
• Медицинское оборудование
• Промышленные датчики и трансмиттеры

Рекомендации по применению

• Убедитесь, что питание устройства стабильно и соответствует требованиям по напряжению (2.5 В - 5.5 В).
• Падение напряжения может оказать существенное влияние на точность выхода, поэтому используйте качественные и стабильные источники питания.
• Добавьте операционные усилители для буферизации выходных сигналов, если требуется высокая нагрузочная способность.
• Используйте внешнее опорное напряжение, обеспечивающее стабильность для достижения максимальной точности преобразования.

Основные технические характеристики

• Разрешение: 12 бит
• Количество ЦАП: 2
• Время оседания: 120 нс
• Тип выхода: Небуферизованный токовый
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешнее
• Напряжение питания, аналоговое: 2.5 В - 5.5 В
• Напряжение питания, цифровое: 2.5 В - 5.5 В
• INL/DNL (LSB): ±1 (Макс), -1/+2 (Макс)
• Архитектура: R-2R
• Диапазон рабочих температур: -40°C до 125°C
• Корпус / Размеры: 40-LFCSP-WQ (6x6 мм)
• Монтаж: Поверхностный монтаж (SMD)

Возможные аналоги

• AD5445YCPZ от Analog Devices
• MAX5541 от Maxim Integrated
• LTC2634 от Linear Technology

AD5405YCPZ - это высокоточный ЦАП с широкими функциональными возможностями, идеально подходящий для применений, требующих высокой точности и быстродействия.
