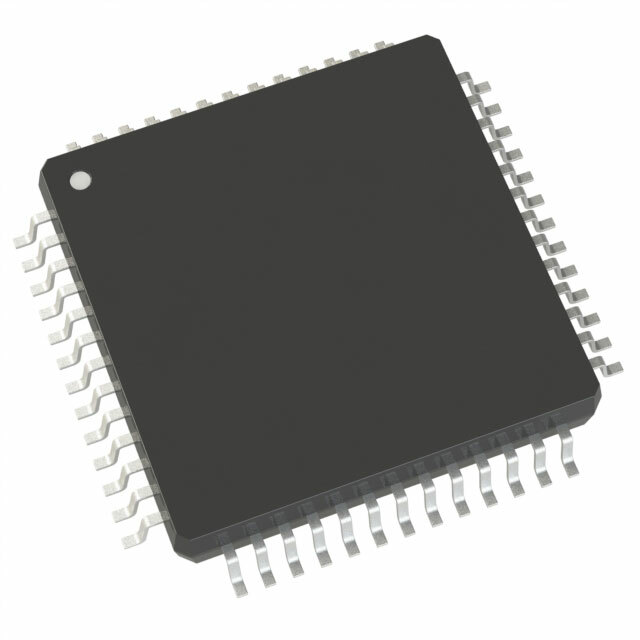

AD5392BSTZ-3

AD5392BSTZ-3 от Analog Devices

Общее описание

AD5392BSTZ-3 — это 14-битный цифро-аналоговый преобразователь (ЦАП) с регулируемым выходным напряжением, производимый компанией Analog Devices. Устройство имеет восемь ЦАП-каналов и предоставляет пользователям высокую степень точности и стабильности. Оно предназначено для приложений, требующих высококачественного и прецизионного цифрового к аналоговому преобразования.

Преимущества

• Высокая точность: 14-битная точность обеспечивает высокое разрешение преобразования.
• Гибкость интерфейсов: Поддержка I2C, SPI и DSP интерфейсов для удобного управления и интеграции.
• Регулируемое выходное напряжение: Позволяет настройку выходного напряжения в широком диапазоне.
• Компактные размеры: Устройство поставляется в корпусе 52-LQFP, что облегчает его интеграцию в плотные конструкции.
• Внутренний и внешний референс: Поддержка как внутреннего, так и внешнего опорного напряжения для повышения гибкости применения.

Недостатки

• Устаревший статус: Компонент имеет статус Obsolete, что может затруднить его закупку в будущем.
• Ограниченный температурный диапазон: Рабочий температурный диапазон составляет от -40°C до 85°C, что может быть недостаточно для некоторых промышленных приложений.

Типовое использование

• Прецизионные измерительные приборы
• Медицинское оборудование
• Автоматические тестовые системы (ATE)
• Цифровые аудиоаппараты
• Управление электродвигателями

Рекомендации по применению

• Убедитесь, что рабочее напряжение и температурный диапазон устройства соответствуют требованиям вашего проекта.
• Используйте подходящие методы монтажа и теплового менеджмента для обеспечение длительной и стабильной работы устройства.
• При необходимости используйте внешние референсные напряжения для достижения максимальной точности.

Основные технические характеристики

• Разрядность: 14 бит
• Количество ЦАП: 8
• Время установки: 8 мкс
• Тип выхода: Буферизованный (Voltage)
• Дифференциальный выход: Нет
• Интерфейс данных: I2C, SPI, DSP
• Тип референса: Внешний, Внутренний
• Напряжение питания, аналоговое: 2.7В ~ 3.6В
• Напряжение питания, цифровое: 2.7В ~ 5.5В
• ИНЛ/ДНЛ (LSB): ±4 (макс.), -1/+2 (макс.)
• Архитектура: Струнный ЦАП (String DAC)
• Рабочая температура: -40°C ~ 85°C
• Корпус/габариты: 52-LQFP (10x10 мм)

Возможные аналоги

• AD5392BSTZ: Ранее замененная версия продукта из той же серии.
• AD5547: Еще один точный многоканальный 16-битный ЦАП от Analog Devices.
• DAC7811: Одноканальный 12-битный ЦАП от Texas Instruments с SPI интерфейсом.

Используйте это устройство для тех приложений, где требуется высокое разрешение и точность преобразования сигнала. Учтите, что из-за статуса Obsolete рекомендуется заранее планировать закупку.
