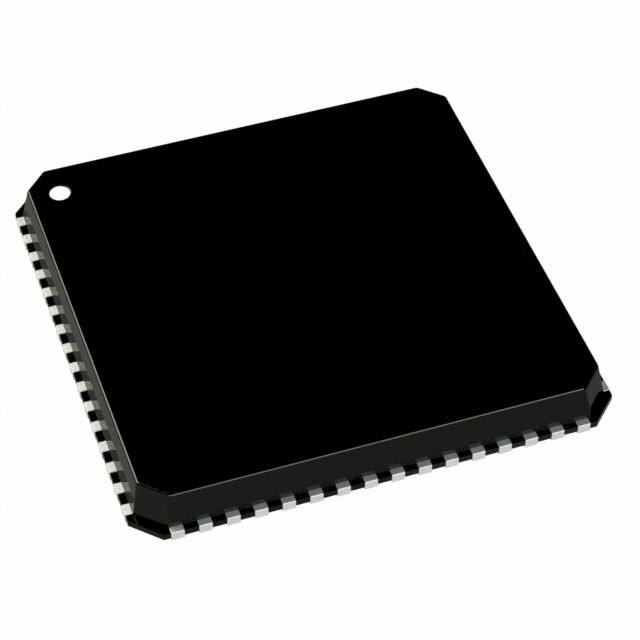

AD5392BCPZ-5 от Analog Devices

AD5392BCPZ-5 — это 14-битный цифро-аналоговый преобразователь (ЦАП) с 8 каналами, выполненный на базе высокопроизводительной архитектуры string DAC. Данный интегральный микросхемный компонент предназначен для применения в широком спектре аналоговых и цифровых систем.

Общее описание

AD5392BCPZ-5 представляет собой встроенный 14-битный ЦАП, работающий в диапазоне напряжений 2.7-5.5 В (цифровое) и 5 В (аналоговое). Он включает 8 независимых каналов, каждый с выходом напряжения. Поддерживает интерфейсы I2C, SPI и DSP, что делает этот компонент универсальным для различных применений.

Преимущества

• Высокая разрешающая способность: 14-битный выход обеспечивает точное преобразование цифровых сигналов в аналоговые.
• Множественные интерфейсы: Поддержка I2C, SPI и DSP интерфейсов для гибкости в интеграции.
• Встроенная буферизация: Буферизация выходного напряжения позволяет сократить внешние компоненты и упростить схемотехнику.
• Широкий диапазон температур: Рабочий диапазон температур от -40°C до +85°C делает компонент подходящим для различных условий эксплуатации.
• Компактный корпус: 64-LFCSP-VQ корпус помогает сократить занимаемое место на печатной плате.

Недостатки

• Цена: Высокая точность и функциональность могут привести к увеличению стоимости по сравнению с менее производительными решениями.
• Требовательность к источнику питания: Требует стабильного и чистого источника питания для достижения наилучших характеристик.

Типовое использование

1. Автоматизация и управление процессами: Используется в системах управления для точного управления исполнительными механизмами и сенсорами.
2. Аудиооборудование: Применяется в высококачественных аудиосистемах для преобразования цифрового сигнала в аналоговый.
3. Измерительные приборы: Подходит для оборудования, требующего точного измерения и управления аналоговыми сигналами.

Рекомендации по применению

• Питание: Используйте стабильное и низкошумное питание для достижения наилучших результатов.
• Разводка: Обеспечьте хорошую экранировку и разделение цифровых и аналоговых участков на печатной плате.
• Температурный режим: Периодически проверяйте работу ЦАПа в предусмотренном температурном диапазоне.

Основные технические характеристики

• Разрешение: 14 бит
• Кол-во ЦАП: 8 каналов
• Время установления: 8 мкс
• Выходной тип: Напряжение - буферизированный
• Диапазон напряжения питания (аналоговое): 5 В
• Диапазон напряжения питания (цифровое): 2.7 В ~ 5.5 В
• Интерфейсы: I2C, SPI, DSP
• Тип эталона: Внешний, внутренний
• Архитектура: Строчный ЦАП
• Корпус: 64-LFCSP-VQ (9x9 мм)

Возможные аналоги

• AD5689RBCPZ-2 от Analog Devices: ЦАП, 16 бит, 2 канала
• MCP4922-E/ST от Microchip Technology: ЦАП, 12 бит, 2 канала, SPI интерфейс
• DAC7565IDBR от Texas Instruments: ЦАП, 12 бит, 4 канала, внутренний эталон

AD5392BCPZ-5 — это мощное и универсальное решение для высокоточных систем, требующих точного преобразования цифрового сигнала в аналоговый.
