AD5390BSTZ-3

Общее описание

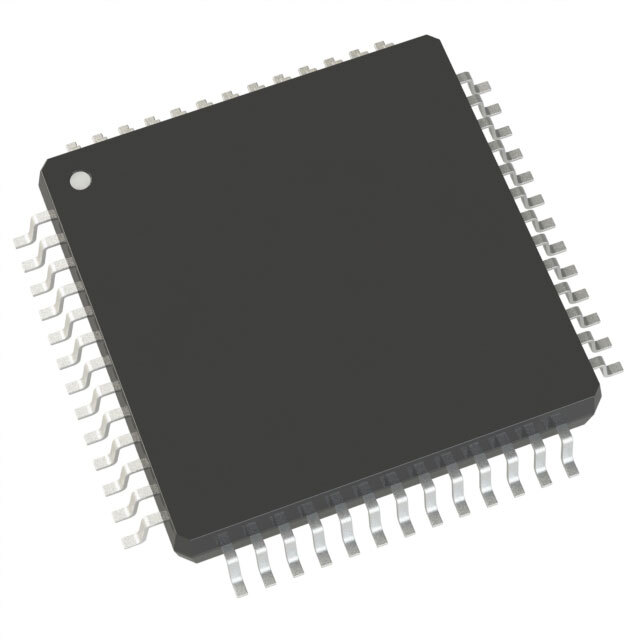

AD5390BSTZ-3 - это 14-битный цифровой-аналого преобразователь (DAC) от компании Analog Devices, предлагающий высокую точность и стабильность. Этот ЦАП имеет 16 каналов, что делает его идеальным выбором для приложений, требующих многоканальной обработки сигналов. Чип выполнен в 52-контактном корпусе LQFP, подходящем для монтажа на поверхность.

Преимущества

• Высокая точность: 14-битное разрешение обеспечивает точные аналоговые выходные сигналы.
• Многоканальность: 16 каналов позволяют реализовать различные приложения с минимальными затратами на компоненты.
• Универсальный интерфейс: Поддержка интерфейсов I2C и SPI упрощает интеграцию в различные системы.
• Гибкость в выборе опорного напряжения: Возможность использования как внутреннего, так и внешнего опорного напряжения.
• Компактный корпус: 52-LQFP (10x10) подходит для компактных устройств.

Недостатки

• Стоимость: Высокая точность и многоканальность могут стать причиной увеличения стоимости по сравнению с менее точными ЦАП.
• Энергопотребление: Многоканальные устройства могут потреблять больше энергии, что может быть критично для батарейных приложений.

Типовое использование

• Приборостроение: Применение в высокоточных измерительных системах.
• Аудиотехника: Использование в высококачественных аудиосистемах для создания аналоговых сигналов.
• Автоматизация: Управление промышленными процессами и автоматическими системами.
• Медицинское оборудование: Использование в медицинских приборах для точного аналого-цифрового преобразования.

Рекомендации по применению

• Обратите внимание на правильный выбор опорного напряжения для достижения максимальной точности.
• Убедитесь в соответствии напряжений питания чипа и других компонентов в вашей схеме.
• Используйте подходящие фильтры на выводах питания для минимизации помех и обеспечения стабильной работы.
• Проверьте корректность подключения интерфейсов I2C или SPI.

Основные технические характеристики

• Разрешение: 14 бит
• Количество ЦАП: 16
• Время установления: 8 мкс
• Тип выхода: Вольтный (буферизированный)
• Интерфейс: I2C, SPI, DSP
• Диапазон напряжений питания (аналог): 2.7V ~ 3.6V
• Диапазон напряжений питания (цифровой): 2.7V ~ 5.5V
• INL/DNL (LSB): ±4 (макс), -1/+2 (макс)
• Архитектура: ЦАП с цифровыми строками (String DAC)
• Рабочая температура: -40°C ~ 85°C
• Корпус: 52-LQFP (10x10)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• AD5320 от Analog Devices: 12-битный одноканальный ЦАП.
• MCP4922 от Microchip Technology: 12-битный двуканальный ЦАП.
• LTC2657 от Linear Technology: 16-битный, 8-канальный ЦАП с интерфейсом SPI.
