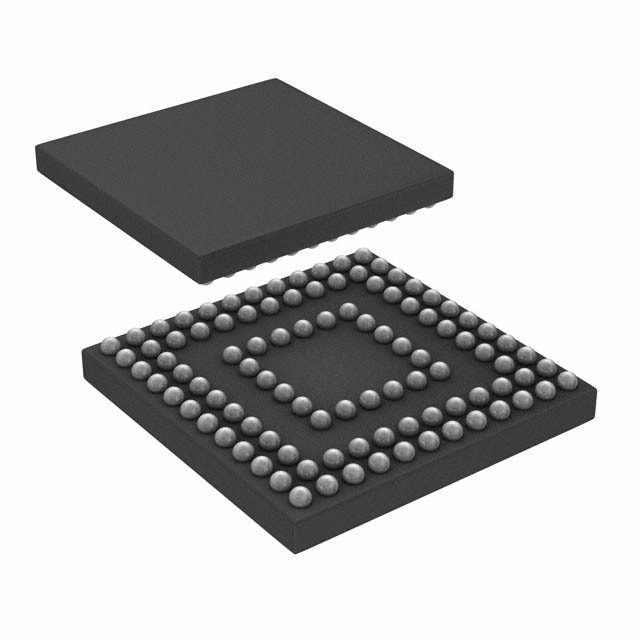

AD5384BBCZ-5

AD5384BBCZ-5 от Analog Devices

Общее описание

AD5384BBCZ-5 - это 14-битный цифровой аналоговый преобразователь (ЦАП) с буферизованным выходом напряжения. Этот компонент предназначен для высокоточного преобразования цифровых сигналов в аналоговые, что делает его идеальным для использования в различных приложениях, требующих высокой точности и стабильности.

Преимущества

• Высокая точность: 14-битная резолюция обеспечивает точное преобразование.
• Многоканальная архитектура: 40 каналов позволяют обрабатывать несколько сигналов одновременно.
• Различные интерфейсы: Поддержка I2C, SPI и DSP интерфейсов предоставляет гибкость в интеграции.
• Буферизованный выход: Обеспечивает высокую стабильность выходного сигнала.
• Широкий температурный диапазон: Работоспособность при температурах от -40°C до +85°C.

Недостатки

• Сложность интеграции: Может требовать тщательного проектирования схем из-за высокой плотности выводов.
• Требователен к источнику питания: Необходимо обеспечить соответствующие условия для аналогового и цифрового питания.

Типовое использование

• Прецизионные измерительные системы
• Автоматизация и управление
• Медицинские приборы
• Коммуникационные системы
• Тестовое и измерительное оборудование

Рекомендации по применению

• Питание: Используйте стабилизированные источники питания для уменьшения уровня шумов.
• Выводы Excel: Защитите выводы от электростатических разрядов для предотвращения повреждений.
• Термические условия: Рассмотрите использование термопасты или радиатора в условиях высоких температур.

Основные технические характеристики

• Количество бит: 14
• Количество каналов ЦАП: 40
• Время установления: 8 мкс
• Тип выхода: Напряжение - буферизированный
• Дифференциальный выход: Нет
• Интерфейс данных: I2C, SPI, DSP
• Тип источника опорного напряжения: Внешний, внутренний
• Напряжение питания (аналоговое): 5В
• Напряжение питания (цифровое): 2.7В ~ 5.5В
• ИНЛ/ДНЛ (LSB): ±4 (макс), -1/+2 (макс)
• Архитектура: Струнный ЦАП
• Рабочая температура: -40°C ~ 85°C
• Корпус/пайка: 100-LFBGA, CSPBGA (10x10 мм)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD5385 от Analog Devices
• DAC8411 от Texas Instruments
• MCP4922 от Microchip

Заключение

AD5384BBCZ-5 от Analog Devices - это мощное решение для тех, кто ищет высококачественный ЦАП с высокой точностью, многоканальной поддержкой и гибкими интерфейсами. Он идеально подходит для различных прецизионных приложений и устройств, требующих надежного преобразования цифровых сигналов в аналоговые.
