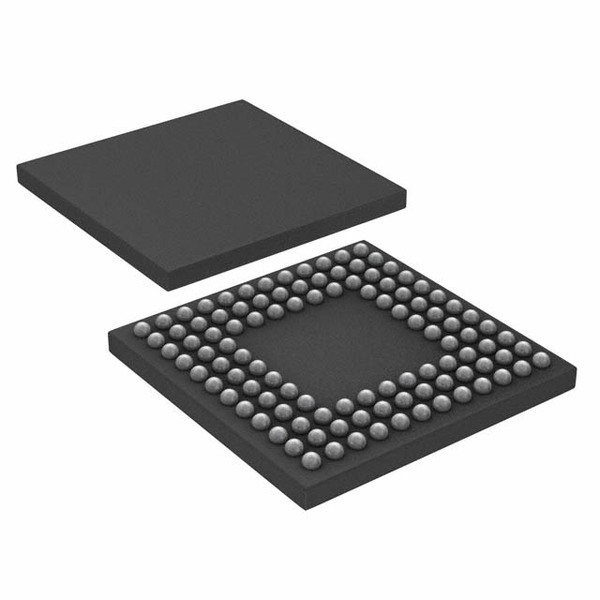

Цифро-аналоговый преобразователь AD5379ABC от Analog Devices

Общее описание

AD5379ABC – это высокоточный 14-битный цифро-аналоговый преобразователь (ЦАП) от компании Analog Devices. Он включает в себя 40 отдельных ЦАП, каждый из которых имеет выходное напряжение с буферизацией. Устройство разработано для применений, требующих точного и быстрого преобразования цифровых сигналов в аналоговые.

Преимущества

• Высокая точность: 14-битное разрешение обеспечивает точное преобразование данных.
• Множественные каналы: 40 выходов позволяют использовать один модуль для многоканальных систем.
• Буферизованные выходы: Каждый канал имеет собственный выходной буфер, что улучшает качество сигнала.
• Интерфейс SPI/DSP: Удобное подключение и настройка устройства через стандартные интерфейсы.

Недостатки

• Высокая стоимость: Устройство может быть дороже аналогов при меньшем числе каналов или низких требованиях к точности.
• Комплексность: Необходимо учитывать дополнительные требования к питанию и настройке для достижения максимальной производительности.

Типовое использование

• Прецизионные измерительные системы
• Системы автоматического контроля
• Медицинская аппаратура
• Оборудование для тестирования и диагностики
• Встроенные системы с большим числом аналоговых выходов

Рекомендации по применению

• Питание: Убедитесь, что питание соответствует требованиям к аналоговому (8.5V ~ 16.5V, -3V ~ 16.5V) и цифровому (2.7V ~ 5.5V) источникам.
• Защита: Используйте стабилизированные источники питания для минимизации шумов и помех.
• Калибровка: Проводите регулярную калибровку устройства для поддержания его точности.
• Скорость: Учтите, что время установления сигнала составляет 30 мкс.

Основные технические характеристики

• Биты: 14
• Количество ЦАП: 40
• Время установления: 30 мкс
• Тип выхода: Буферизированное напряжение
• Дифференциальный выход: Нет
• Интерфейс данных: SPI, DSP
• Тип опорного: Внешний
• Питание (аналог): 8.5V ~ 16.5V, -3V ~ 16.5V
• Питание (цифровое): 2.7V ~ 5.5V
• INL/DNL (LSB): ±3 (макс), -1/+1.5 (макс)
• Архитектура: ЦАП на основе строк
• Рабочая температура: -40°C ~ 85°C
• Корпус: 108-CSPBGA (13x13 мм)

Возможные аналоги

• AD5378 от Analog Devices: имеет схожие характеристики, но с меньшим числом каналов.
• AD5380 от Analog Devices: более высокое разрешение (16 бит) для повышения точности.
• DAC8412 от Texas Instruments: 12-битная версия с аналогичными характеристиками.

Используйте AD5379ABC для ваших высокоточных задач, где требуется множество аналоговых выходов и высокая точность.
