AD5378ABCZ

AD5378ABCZ от Analog Devices

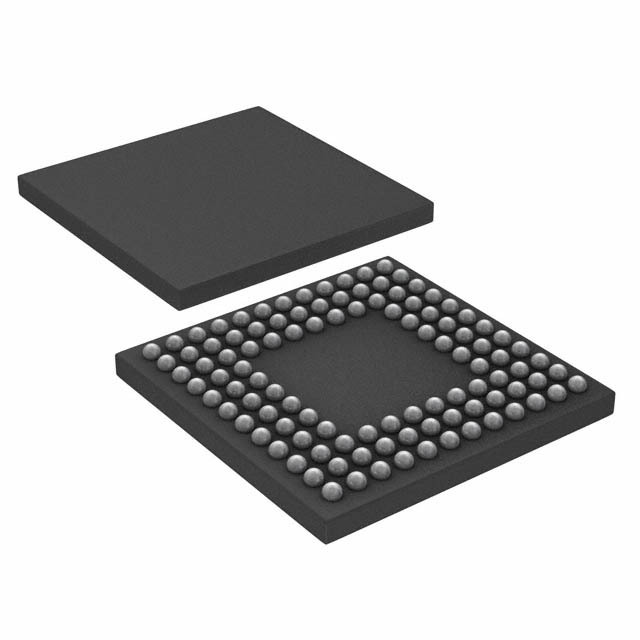

Общее описание: AD5378ABCZ — это интегральная схема цифрового-аналогового преобразователя (ЦАП) от компании Analog Devices. Она реализует 32 канала цифрового-аналогового преобразования с разрешением 14 бит в компактном корпусе типа CSPBGA с 108 выводами. Этот компонент предназначен для высокоточных приложений, требующих стабильного и точного преобразования цифровых сигналов в аналоговые.

Преимущества:

• Высокое разрешение: 14-битовая точность позволяет достигать высокого уровня детализации аналогового сигнала.
• Многоканальность: 32 канала позволяют управлять большой численностью аналоговых выходов одновременно.
• Компактность: Корпус CSPBGA с 108 выводами занимает минимальное пространство на печатной плате.
• Высокая скорость оседания: Быстрое время установления (30 мкс) обеспечивает своевременное реагирование на изменения входного сигнала.
• Разнообразие интерфейсов: Поддержка SPI и DSP интерфейсов обеспечивает гибкость в выборе управляющего микроконтроллера или процессора.
• Широкий диапазон напряжений питания: Возможность работы при напряжении аналогового питания от 8.5В до 16.5В, и цифрового питания от 2.7В до 5.5В.

Недостатки:

• Сложный монтаж: Корпус CSPBGA может потребовать специального оборудования для монтажа на печатную плату.
• Высокая стоимость: Возможна высокая стоимость по сравнению с компонентами с меньшим числом каналов или разрешением.

Типовое использование:

• Промышленная автоматизация: Управление приводами, датчиками и исполнительными механизмами.
• Медицинское оборудование: Высокоточные системы измерения и управления.
• Тестовые и измерительные приборы: Сложные системы измерения и анализа.
• Аудио и видео системы: Высококачественные аудиопреобразователи и видеосистемы.

Рекомендации по применению:

• Рекомендуется использовать внешние прецизионные опорные напряжения для улучшения точности.
• Следует обеспечить хорошее питание и развязку для минимизации шумов и наводок.
• Для правильного функционирования обязательно соблюдать все рекомендованные условия монтажа и эксплуатации.

Основные технические характеристики:

• Разрядность: 14 бит
• Число ЦАП: 32
• Время установления: 30 мкс
• Тип выхода: Напряжение - буферизированный
• Дифференциальный выход: Нет
• Интерфейс данных: SPI, DSP
• Опорное напряжение: Внешнее
• Напряжение питания, аналоговое: от 8.5В до 16.5В
• Напряжение питания, цифровое: от 2.7В до 5.5В
• ИНЛ/ДНЛ (LSB): ±3 (макс), -1/+1.5 (макс)
• Архитектура: Струнный ЦАП
• Рабочая температура: от -40°C до 85°C
• Корпус/Тип корпуса: 108-выводной CSPBGA (13x13)
• Тип монтажа: Поверхностный монтаж (SMT)

Возможные аналоги:

• AD5398 от Analog Devices: Аналоговая схема с меньшим числом каналов и аналогичными характеристиками.
• MAX5500 от Maxim Integrated: Более дешевый 8-канальный 14-битный ЦАП.
• LTC2600 от Linear Technology (Analog Devices): Высокоточный аналог с 16-битным разрешением и 8 каналами.

Этот высокоточный ЦАП представляет собой надежное решение для сложных приложений, требующих множества точных аналоговых выходов.
