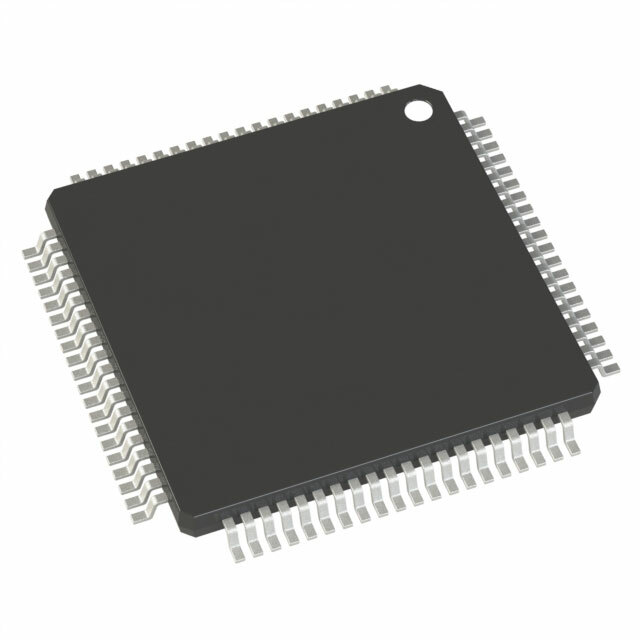

AD5371BSTZ

AD5371BSTZ - Цифровой-аналоговый преобразователь от Analog Devices

Общее описание

AD5371BSTZ - это высокоточный 14-битный ЦАП (цифровой-аналоговый преобразователь) от Analog Devices. Он оснащен 40 каналами вывода напряжения с буферизацией и предназначен для точного преобразования цифровых сигналов в аналоговые. Это устройство поддерживает интерфейсы SPI и DSP, что позволяет использовать его в различных приложениях, требующих точного аналогового вывода.

Преимущества

• Высокая точность: 14-битное разрешение обеспечивает высокую точность аналогового вывода.
• Многоканальность: 40 каналов позволяет управлять множеством аналоговых устройств одновременно.
• Широкий диапазон питания: Поддерживает питание от 9 до 16.5 В для аналоговых цепей и от 2.5 до 5.5 В для цифровых цепей.
• Быстрое время установления: Время установления составляет всего 30 мкс, что обеспечивает быструю реакцию на изменения.

Недостатки

• Сложность использования: Требуется опыт работы с цифровыми интерфейсами и аналоговыми сигналами.
• Необходимость внешнего опорного напряжения: Требует внешнего источника опорного напряжения для корректной работы.

Типовое использование

• Промышленные системы управления
• Системы автоматизации
• Измерительные приборы
• Медицинская электроника
• Прецизионные источники питания

Рекомендации по применению

• Размещение: Используйте качественное экранирование для минимизации помех и защиту устройства от электромагнитных помех (EMI).
• Блокировка питания: Добавляйте конденсаторы для фильтрации питания, чтобы стабилизировать напряжение и предотвратить шумы.
• Отладка и тестирование: Проверьте работу каждого канала перед установкой устройства в финальную систему, чтобы избежать ошибок.

Основные технические характеристики

• Разрешение: 14 бит
• Количество ЦАП: 40
• Выходное напряжение: Буферизованный выход
• Интерфейс: SPI, DSP
• Время установления: 30 мкс (максимум)
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое: 9 В ~ 16.5 В, -4.5 В ~ 16.5 В
• Напряжение питания, цифровое: 2.5 В ~ 5.5 В
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус: 80-LQFP (12x12 мм)

Возможные аналоги

• AD5372BSTZ: Аналог с меньшим количеством каналов, но той же точностью.
• DAC8568 от Texas Instruments: 8-канальный, 16-битный ЦАП с аналогичными характеристиками.

Используйте AD5371BSTZ от Analog Devices, если вам необходимо высокоточное и многоканальное преобразование цифровых сигналов в аналоговые в сложных системах управления и измерения.
