AD5371BBCZ

AD5371BBCZ от Analog Devices

Общее описание

Цифро-аналоговый преобразователь (ЦАП) AD5371BBCZ от компании Analog Devices представляет собой интегральную схему с 14-битной разрядностью и 40 выходными каналами. В корпусе 100-CSPBGA (10x10) этот компонент предоставляет высокую точность и гибкость для различных приложений.

Преимущества

• Высокая точность: Разрядность 14 бит обеспечивает точное преобразование цифрового сигнала в аналоговый.
• Много каналов: 40 выходных каналов позволяют использовать один компонент для управления множеством устройств.
• Универсальность по питанию: Поддержка различных напряжений питания улучшает гибкость интеграции в проекты.
• Интерфейс SPI/DSP: Удобный и распространенный способ связи с внешними микроконтроллерами и процессорами.
• Надежность: Широкий температурный диапазон от -40°C до 85°C позволяет использовать компонент в экстремальных условиях.

Недостатки

• Большее энергопотребление: Множество каналов и высокая точность могут привести к большему энергопотреблению по сравнению с одноканальными или менее точными устройствами.

Типовое использование

• Автоматизированные системы управления: Использование для контроля различных устройств и сенсоров в автоматических системах.
• Тестовые и измерительные системы: Может быть использован для качественного измерения и тестирования параметров разных объектов.
• Аудио приложения: Применение в высококачественных аудиоустройствах для преобразования цифрового сигнала в аналоговый.

Рекомендации по применению

• Обеспечить надлежащее теплоотведение, так как множество каналов и высокая разрядность могут привести к значительному выделению тепла.
• Обеспечить стабильное внешнее референсное напряжение для достижения высокой точности выходного сигнала.
• Использовать экранирование и фильтрацию питания для снижения шума.

Основные технические характеристики

• Разрядность: 14 бит
• Количество ЦАП: 40
• Время установления: 30µs
• Тип выхода: Напряжение - Буферизированный
• Интерфейс данных: SPI, DSP
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое: 9В ~ 16.5В, -4.5В ~ 16.5В
• Напряжение питания, цифровое: 2.5В ~ 5.5В
• Интегральная нелинейность (INL) и дифференциальная нелинейность (DNL): ±1 LSB (Макс.)
• Архитектура: String DAC
• Рабочая температура: -40°C ~ 85°C

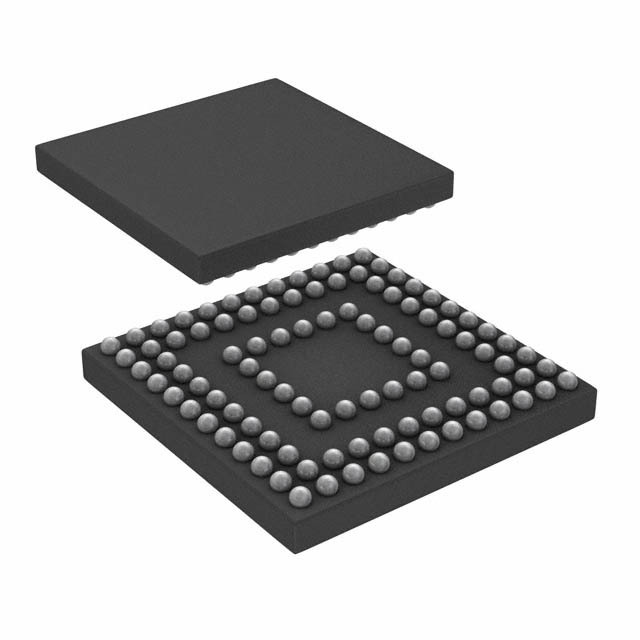

• Корпус: 100-CSPBGA (10x10)
• Монтаж: Поверхностный монтаж

Возможные аналоги

• AD5372: Версия с меньшим количеством каналов и подобными характеристиками.
• AD5360: Предлагает более высокую разрядность с немного меньшим количеством каналов.
• MCP4821: Альтернативный вариант от Microchip с меньшим количеством разрядов и каналов.

Эта информация поможет вам принять решение о выборе AD5371BBCZ для вашего проекта, учитывая его преимущества и возможные области применения.
