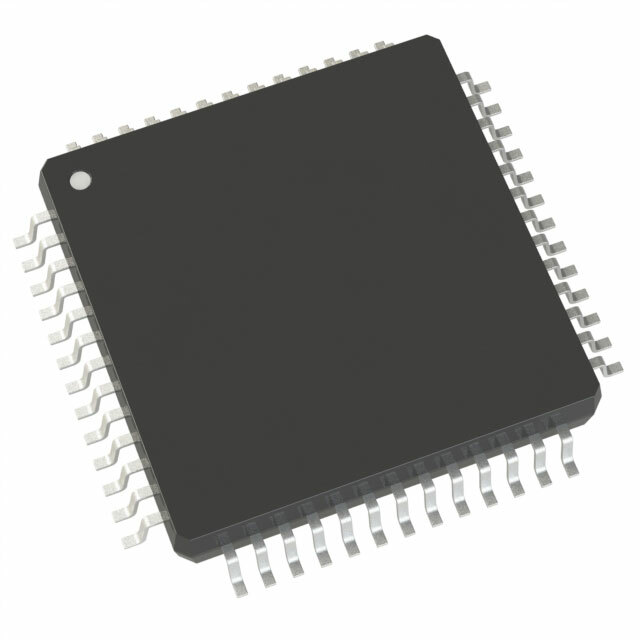

AD5361BSTZ от Analog Devices

Общее описание

AD5361BSTZ — это высокоточный 14-битный цифро-аналоговый преобразователь (DAC) с 16 независимыми выходами напряжения. Этот компонент предназначен для использования в сложных аналоговых приложениях, где требуется высокая точность и стабильность выходных напряжений. Устройство поддерживает интерфейсы SPI и DSP.

Преимущества

• Высокая точность: 14-битная разрядность обеспечивает высокую точность преобразования.
• Многоканальность: 16 независимых каналов позволяют гибко настроить систему для различных задач.
• Буферизация выходов: Каждый выход имеет буфер опорного напряжения для поддержания стабильности выходного сигнала.
• Стабильная работа: Использование внешнего опорного напряжения обеспечивает более стабильные выходные показатели.
• Широкий диапазон питающих напряжений: Поддержка как аналогового, так и цифрового питания в различных диапазонах, что делает его универсальным для различных приложений.

Недостатки

• Требуется внешнее опорное напряжение: Для достижения максимально возможной точности требуется использование внешнего опорного напряжения.
• Стоимость: Высокая точность и функциональность могут быть дорогими для простых приложений.
• Сложность в настройке: Требует точной настройки и калибровки для достижения лучших показателей.

Типовое использование

• Медицинские приборы: Высокоточные и многоканальные DAC идеальны для медицинских систем.
• Контроль и автоматизация: Применяется в системах управления, где требуется множество точных аналоговых выходов.
• Тестирование и измерения: Используется в оборудовании для тестирования и исследовательских установках, где важна высокая точность.
• Аудио системы: Может использоваться в высококачественных аудиосистемах для точного воспроизведения звука.

Рекомендации по применению

• Убедитесь в стабилизации питания: Для достижения лучшей производительности используйте стабилизированные источники питания.
• Используйте высокоточные внешние опорные напряжения: Это позволит максимально использовать потенциал 14-битного преобразователя.
• Следуйте рекомендациям по обвязке: Корректное подключение и использование компонентов обвязки важно для поддержания низкого уровня шума и стабильности работы.
• Калибруйте систему: Периодическая калибровка позволит поддерживать высокую точность преобразования.

Основные технические характеристики

• Разрядность: 14 бит
• Количество D/A преобразователей: 16
• Время установления сигнала: 30 мкс
• Тип выхода: Буферизованный выход напряжения
• Дифференциальный выход: Нет
• Интерфейсы передачи данных: SPI, DSP
• Тип опорного напряжения: Внешнее
• Питание (аналоговое): от 8 В до 16,5 В, -4,5 В до 16,5 В
• Питание (цифровое): от 2,5 В до 5,5 В
• INL/DNL (LSB): ±1 (максимум), ±1 (максимум)
• Архитектура: String DAC
• Температура эксплуатации: от -40°C до 85°C
• Корпус: 52-LQFP (10x10)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• AD5372: Имеет схожие характеристики и ту же архитектуру, но предоставляет другие функциональные возможности.
• AD5621: Младшая модель с меньшей разрядностью (12 бит), но может быть использована в менее требовательных приложениях.

AD5361BSTZ от Analog Devices станет отличным выбором для сложных аналоговых систем, требующих высокой точности и многоканальности.
