AD534SH

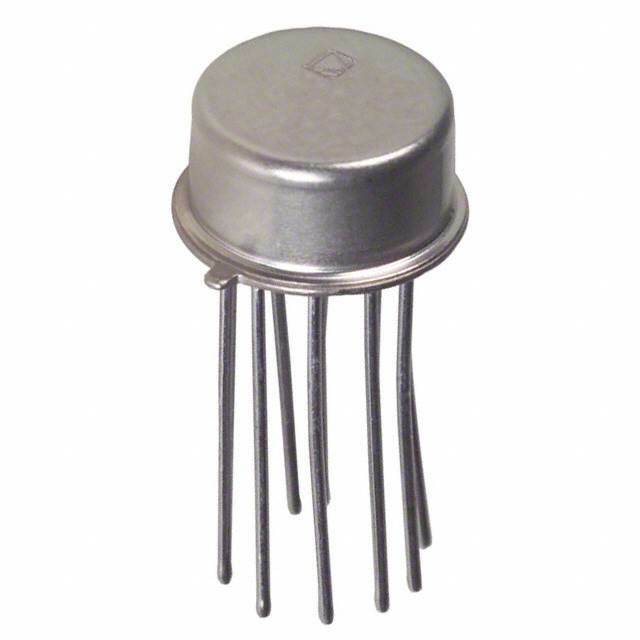

AD534SH от Analog Devices

Общее описание:

AD534SH – это универсальный и высокоточный аналоговый перемножитель/делитель. Этот компонент от Analog Devices является истинным четырехквадрантным устройством, способным выполнять перемножение и деление сигналов с высокой точностью. Он широко применяется в системах, где требуется автоматическое управление, измерение, модификация сигналов и другие операции с аналоговыми величинами.

Преимущества:

• Высокая точность: Обеспечивает высокую точность при выполнении математических операций.
• Универсальность: Может использоваться для множества приложений, включая четыре квадранта.
• Широкий диапазон входных сигналов: Принимает широкий диапазон входных сигналов, что делает возможным его применение в различных проектах.

Недостатки:

• Стоимость: Высокоточные компоненты могут быть дороже по сравнению с менее точными аналогами.
• Сложность применения: Требует точной настройки и знаний для использования в сложных схемах.

Типовое использование:

• Аналоговые компьютеры
• Системы автоматического управления
• Измерение и обработка радиосигналов
• Модуляция/демодуляция сигналов
• Научные приборы и лабораторные измерительные системы

Рекомендации по применению:

• Тщательно следуйте рекомендациям производителя по подключению и использованию компонента.
• Убедитесь в правильности настройки для достижения высокой точности результатов.
• Используйте в системах, требующих четырехквадрантного умножения/деления.

Основные технические характеристики:

• Диапазон входных сигналов: ±10 В
• Диапазон выходных сигналов: ±10 В
• Точность: ±0.1%
• Время отклика: 100 нс (типично)
• Температурный диапазон: -55°C до +125°C
• Корпус: TO-100-10

Возможные аналоги:

• AD633 от Analog Devices
• AD734 от Analog Devices
• MPY634 от Texas Instruments

Этот компонент идеален для применения в высокоточном аналоговом оборудовании, где требуется выполнение сложных математических операций.
