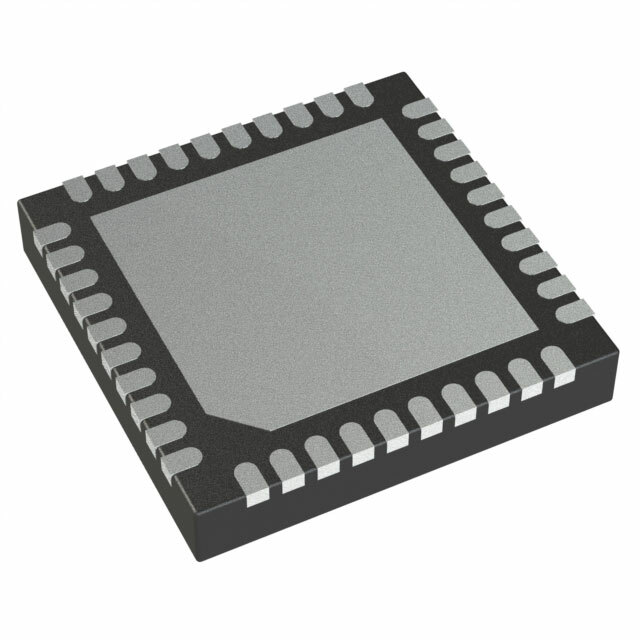

AD5348BCPZ

AD5348BCPZ от Analog Devices

Общее описание

AD5348BCPZ — это 12-битный цифровой аналоговый преобразователь (ЦАП) с восемью каналами и буферизированным выходом напряжения. Устройство выпускается в компактном корпусе 40-LFCSP-WQ (6x6) и предназначено для высокоточных приложений, требующих надежного преобразования цифровых значений в аналоговые.

Преимущества

• Высокая точность: Устройство поддерживает разрешение 12 бит, что обеспечивает высокую точность преобразования.
• Многоканальность: Наличие восьми каналов позволяет использовать один ЦАП для нескольких задач в одном устройстве.
• Широкий диапазон напряжения питания: Поддержка аналогового и цифрового напряжения питания в диапазоне от 2.5V до 5.5V.
• Буферизированный выход: Обеспечивает стабильное и надежное выходное напряжение, минимизируя влияние внешних факторов.
• Компактность: Корпус 40-LFCSP-WQ (6x6) позволяет экономить место на плате при высокой функциональности.

Недостатки

• Требование внешней опорной напруги: Устройство требует внешнего источника опорного напряжения для корректной работы.
• Не подходит для дифференциального вывода: Устройство поддерживает только одинарный вывод, что может ограничивать его использование в некоторых специфических приложениях.

Типовое использование

• Прецизионные измерительные системы
• Системы генерирования сигналов
• Контрольно-измерительные устройства
• Аудиооборудование
• Медицинское оборудование

Рекомендации по применению

• Устойчивость к шуму: В качестве внешнего источника опорного напряжения рекомендуются источники с низким уровнем шума.
• Температурные условия: Учитывайте рабочий диапазон температуры от -40°C до 105°C для обеспечения надежной работы устройства при экстремальных температурах.
• Монтаж: Устанавливайте AD5348BCPZ в соответствии с требованиями к пайке для поверхностного монтажа, чтобы избежать возможных проблем с надежностью соединений.

Основные технические характеристики

• Разрешение: 12 бит
• Количество ЦАП: 8
• Время успокоения: 10 мкс
• Тип выхода: Буферизированный выход напряжения
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Напряжение питания (аналоговое): 2.5V ~ 5.5V
• Напряжение питания (цифровое): 2.5V ~ 5.5V
• INL/DNL (LSB): ±2, ±0.2
• Архитектура: Струнный ЦАП (String DAC)
• Рабочая температура: -40°C ~ 105°C
• Корпус/Корпус: 40-WFQFN Exposed Pad, CSP
• Поставляемый корпус устройства: 40-LFCSP-WQ (6x6)
• Монтаж: Поверхностный монтаж

Возможные аналоги

• AD5328BCPZ: Аналог с меньшим разрешением (8 бит).
• AD5668BCPZ: Аналог с более высоким разрешением (16 бит).

Заключение

AD5348BCPZ от Analog Devices — это высокоточный и многофункциональный ЦАП, подходящий для различных приложений. Его восемь каналов и буферизированный выход делают его отличным выбором для инженеров, разрабатывающих прецизионные системы.
