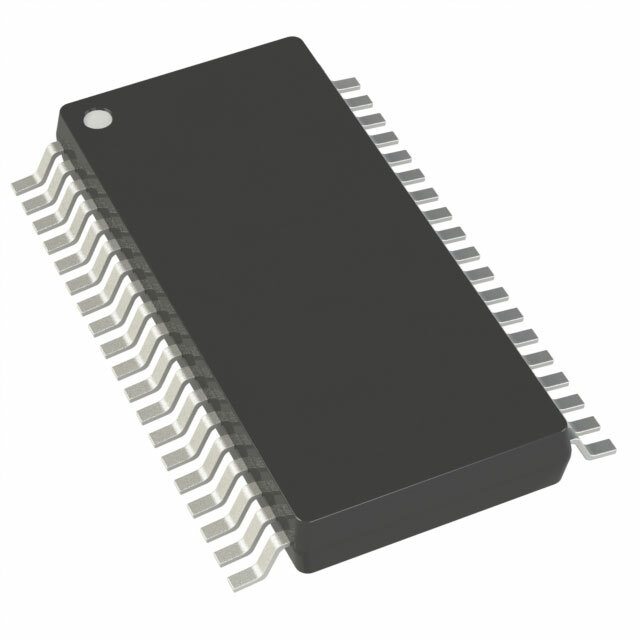

AD5346BRUZ-REEL7

AD5346BRUZ-REEL7 от Analog Devices

Общее описание

AD5346BRUZ-REEL7 – это высокопроизводительный 8-битный цифро-аналоговый преобразователь (ЦАП), разработанный компанией Analog Devices. Устройство предоставляет восемь независимых каналов ЦАП, обеспечивающих высокую точность преобразования и низкие шумовые характеристики. Выполненный в корпусе 38-TSSOP, этот преобразователь идеально подходит для использования в компактных устройствах.

Преимущества

• Высокая точность благодаря малым значениям нелинейности (INL) и разностной нелинейности (DNL)
• Широкий диапазон напряжений питания (от 2,5 В до 5,5 В) обеспечивает гибкость в различных приложениях
• Быстрое время установления позволяет использовать устройство в высокоскоростных приложениях
• Низкий уровень шума улучшает качество выходного сигнала

Недостатки

• Требует внешнего эталона напряжения, что может потребовать дополнительных компонентов в некоторых схемах
• Ограниченная точность (8 бит) может не подходить для приложений, требующих более высокой разрешающей способности

Типовое использование

• Преобразование изображений в высокопроизводительных видеосистемах
• Аудиосистемы для управления громкостью и тонами
• Промышленные системы управления и автоматизации
• Медицинские приборы для обработки сигналов
• Тестовые и измерительные приборы

Рекомендации по применению

• Обеспечьте использование качественного внешнего эталона напряжения для стабильной работы устройства.
• Предусмотрите подходящие меры для отведения тепла, особенно в условиях высоких температур или интенсивного использования.
• Используйте эффективную фильтрацию и экранирование для минимизации электромагнитных помех и улучшения качества сигнала.

Основные технические характеристики

• Разрядность: 8 бит
• Количество ЦАП: 8
• Время установления: 8 мкс
• Тип выхода: Буферизированный выход напряжения
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный
• Тип эталона: Внешний
• Напряжение питания (аналоговое): 2,5 В ~ 5,5 В
• Напряжение питания (цифровое): 2,5 В ~ 5,5 В
• INL/DNL (LSB): ±0.15, ±0.02
• Архитектура: Струнный ЦАП
• Рабочая температура: -40°C ~ 105°C
• Корпус / Компоновка контактов: 38-TSSOP
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• MCP4922-E/ST от Microchip Technology
• DAC0800LCN от Texas Instruments
• MAX5215EUA+ от Maxim Integrated

Этот компонент предоставляет отличное сочетание производительности и гибкости для широкого спектра приложений, обеспечивая высокую точность и надежность преобразования цифровых сигналов в аналоговые.
