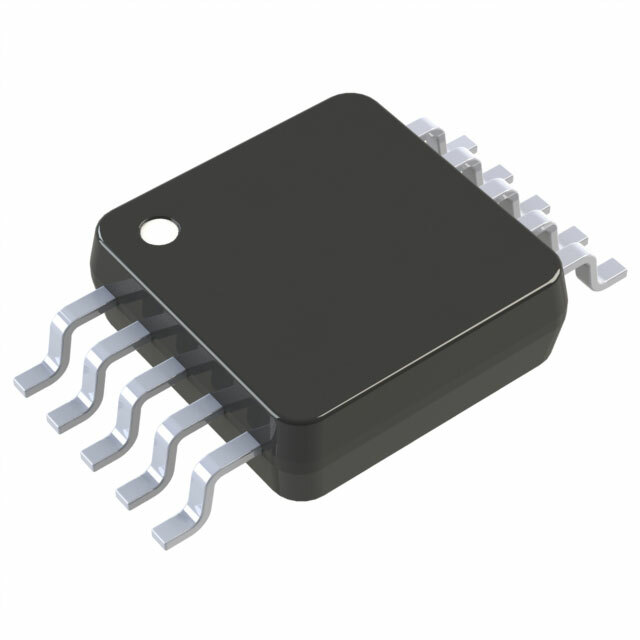

AD5325BRMZ от Analog Devices

Общее описание

AD5325BRMZ — это 12-битный, четырехканальный цифро-аналоговый преобразователь (ЦАП) от компании Analog Devices, выполненный в корпусе 10-MSOP (миниатюрный пакет с шагом выводов). Этот ЦАП обеспечивает высокую точность преобразования и имеет буферированный выход напряжения, что делает его подходящим для использования во многих приложениях, требующих точного управления и измерения.

Преимущества

• Высокая точность: 12-битное разрешение позволяет получать детализированные и точные результаты преобразования.
• Четыре канала: Возможность независимого управления четырьмя выходами.
• Широкий диапазон питания: Поддержка напряжения питания от 2,5 В до 5,5 В.
• Интерфейс I2C: Позволяет упрощенно управлять и конфигурировать устройство.
• Компактный корпус: 10-MSOP корпус облегчает монтаж и экономит пространство на плате.

Недостатки

• Требует внешнего опорного напряжения: Для работы необходим внешний источник опорного напряжения.
• Ограниченный температурный диапазон: Рабочий диапазон температур от -40°C до 105°C может быть недостаточным для некоторых суровых условий.

Типовое использование

• Управление точными аналоговыми сигналами в системах измерения и управления.
• Генерация аналоговых сигналов в системах автоматизации.
• Аудио и видео системы.
• Медицинские аппараты.
• Прецизионное оборудование.

Рекомендации по применению

• Питание: Убедитесь, что напряжение питания находится в пределах от 2,5 В до 5,5 В для обеспечения стабильной работы устройства.
• Фильтрация питания: Используйте рекомендованные фильтры для подавления шумов на линии питания.
• Интерфейс: Используйте I2C интерфейс для конфигурирования и управления ЦАП.
• Опорное напряжение: Подключите стабильный источник внешнего опорного напряжения для обеспечения точности преобразований.

Основные технические характеристики

• Разрядность: 12 бит
• Количество ЦАП: 4
• Время установления: 10 мкс
• Тип выхода: Напряжение - буферизированный
• Тип интерфейса: I2C
• Тип опорного напряжения: Внешний
• Диапазон напряжения питания (аналоговый и цифровой): 2,5 В ~ 5,5 В
• Систематическая и линейная погрешность (INL/DNL): ±2, ±0,2
• Архитектура: Струнный ЦАП
• Рабочая температура: -40°C ~ 105°C
• Корпус: 10-TFSOP, 10-MSOP (0,118", 3,00 мм ширина)
• Монтаж: Поверхностный монтаж (SMD)

Аналоги

• AD5314BRMZ: Аналоговая версия с 10-битным разрешением и идентичным корпусом.
• AD5625BRMZ: Версия с более высоким разрешением 14 бит.
• DAC7574 от Texas Instruments: Альтернативный 4-канальный ЦАП с аналогичной архитектурой и характеристиками.

Примечание: Перед выбором аналога, убедитесь, что его характеристики соответствуют вашим требованиям.
