AD5323BRUZ-REEL7

AD5323BRUZ-REEL7 от Analog Devices

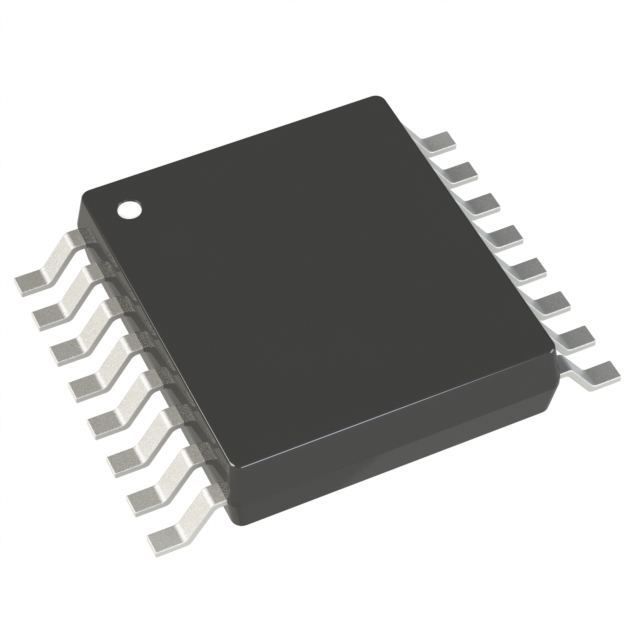

Общее описание: AD5323BRUZ-REEL7 – это 12-разрядный цифровой-аналоговый преобразователь (DAC) от компании Analog Devices. Устройство представлено в компактном корпусе типоразмера 16-TSSOP, что делает его удобным для использования как в прототипах, так и в серийных устройствах. DAC обеспечивает точное преобразование цифрового сигнала в аналоговый, что делает его необходимым для множества приложений в электронике.

Преимущества:

• Высокое разрешение: 12 бит обеспечивает высокую точность преобразования, что важно для измерительных и управляющих систем.
• Двойной DAC: наличие 2 независимых преобразователей позволяет использовать устройство в многоканальных системах.
• Широкий диапазон питания: поддержка напряжения питания от 2.5В до 5.5В упрощает интеграцию в различные электрические схемы.
• Буферизированный выход: обеспечивает устойчивую работу с низким уровнем шума.
• Коммуникационный интерфейс SPI/DSP: выбор стандартного интерфейса упрощает интеграцию и управление устройством.
• Широкий температурный диапазон: работа от -40°C до +105°C позволяет использовать устройство в различных климатических условиях.

Недостатки:

• Отсутствие внутреннего источника опорного напряжения: требуется внешний источник опорного напряжения, что может усложнить схемотехнику.
• Отсутствие дифференциального выхода: может ограничить применение в высокоточных системах.

Типовое использование:

• Прецизионные измерительные системы
• Управление промышленными процессами
• Системы аудио и видео воспроизведения
• Медицинская аппаратура
• Системы автоматического управления

Рекомендации по применению:

1. Тщательное проектирование схемы питания: учитывайте требования к различным напряжениям питания для аналоговой и цифровой частей устройства.
2. Использование внешнего опорного напряжения: выбирайте опорный источник с низким уровнем шума и высокой стабильностью.
3. Соблюдение температурного режима: обеспечьте надлежащее охлаждение устройства в условиях высокой эксплуатационной температуры.
4. Правильная разводка печатной платы: минимизируйте длину трасс для цифровых и аналоговых сигналов и обеспечьте надлежащую экранировку от электромагнитных помех.

Основные технические характеристики:

• Разрешение: 12 бит
• Количество преобразователей: 2
• Время установления: 10 мкс
• Тип выхода: напряжение – буферизированный
• Интерфейс данных: SPI, DSP
• Тип опорного напряжения: внешний
• Напряжение питания: от 2.5В до 5.5В (аналоговая и цифровая части)
• ИНЛ/ДНЛ (LSB): ±2, ±0.2
• Температурный диапазон эксплуатации: от -40°C до +105°C
• Корпус: 16-TSSOP (0.173", шириной 4.40мм)
• Установка: поверхностный монтаж

Возможные аналоги:

• MCP4822-E/P от Microchip Technology: аналогичный по функциям 12-разрядный DAC.
• DAC7612E от Texas Instruments: высококачественный 12-битный DAC с двумя каналами.
• MAX5316EUA+ от Maxim Integrated: аналогичный по характеристикам 12-битный встроенный DAC.

AD5323BRUZ-REEL7 является надежным и точным компонентом для самых разнообразных применений, где требуется высокое разрешение и точное преобразование сигнала.
