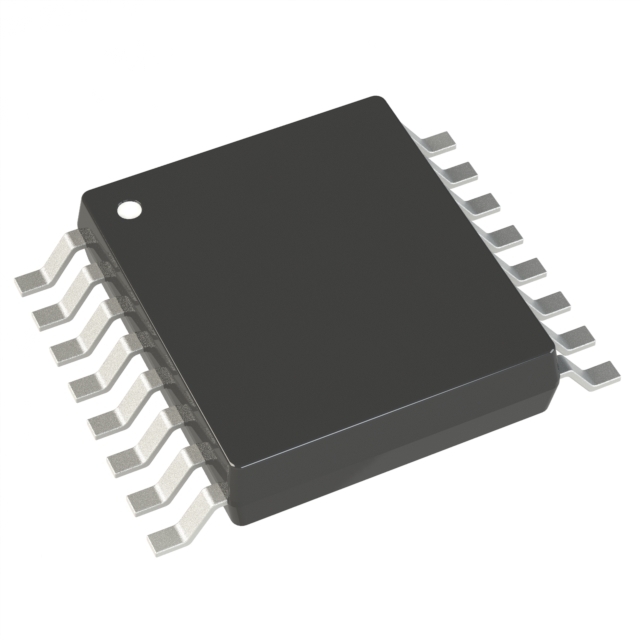

AD5318BRUZ-REEL7 от Analog Devices

Общее описание

AD5318BRUZ-REEL7 - это высокопроизводительный 10-битный цифровой-аналоговый преобразователь (ЦАП) от компании Analog Devices. Устройство содержит восемь независимых ЦАП, каждый из которых может быть настроен через интерфейс SPI или DSP, что позволяет точно и эффективно управлять выходными аналоговыми сигналами.

Преимущества

• Высокая точность: Стабильные и точные выходные значения благодаря технологии String DAC и низкому уровню нелинейностей.
• Многофункциональность: Восемь независимых каналов ЦАП предоставляют гибкость в различных применениях.
• Широкий диапазон рабочих температур: Рабочий диапазон температур от -40°C до +125°C позволяет использовать устройство в жестких условиях.
• Простота интеграции: Компактный корпус типа TSSOP-16 облегчает монтаж и экономит место на печатной плате.

Недостатки

• Не встроенный референс: Требуется внешний опорный источник напряжения, что может усложнить схему.
• Ограниченный разрядностью: 10-битная разрядность может быть недостаточной для некоторых высокоточных применений.

Типовое использование

• Регулировка напряжений в аналоговых цепях.
• Генерация аналоговых сигналов в системах автоматического управления.
• Аудио и видео приложения.
• Прецизионное управления мощностью.
• Медицинское оборудование и научные инструменты.

Рекомендации по применению

• Используйте внешний стабилизированный источник напряжения для опорного входа, чтобы обеспечить максимальную точность преобразований.
• Применяйте хорошую фильтрацию питания, чтобы уменьшить влияние электрических шумов на работу ЦАП.
• Следите за правильной разводкой печатной платы, уделяя внимание минимизации паразитных емкостей и индуктивностей.

Основные технические характеристики

• Разрядность: 10 бит
• Количество ЦАП: 8
• Время устаканивания: 9 мкс
• Тип выхода: Буферизированный аналоговый выход (Voltage - Buffered)
• Дифференциальный выход: Отсутствует
• Интерфейс данных: SPI, DSP
• Тип опорного напряжения: Внешний
• Напряжение питания (аналоговое): 2.5 В ~ 5.5 В
• Напряжение питания (цифровое): 2.5 В ~ 5.5 В
• Интегральная нелинейность (INL): ±0.5 LSB
• Дифференциальная нелинейность (DNL): ±0.05 LSB
• Архитектура: String DAC
• Рабочая температура: -40°C ~ +125°C
• Корпус: 16-TSSOP (0.173», 4.40 мм)
• Монтаж: Поверхностный монтаж (SMD)

Возможные аналоги

• MCP4822: Производитель - Microchip Technology, 12-битный двухканальный ЦАП.
• LTC2632: Производитель - Analog Devices, 10-битный двухканальный ЦАП с интерфейсом SPI.
• DAC8568: Производитель - Texas Instruments, 16-битный восьмиканальный ЦАП.

Этот высококачественный ЦАП идеально подходит для разнообразных нужд в аналоговых и смешанных сигналов системах, где важна точность и конфигурация с большим количеством каналов.
