AD5204BD от Analog Devices

Общее описание

AD5204BD — это цифровой потенциометр компании Analog Devices, который включает четыре независимых потенциометра в одном корпусе с программируемыми сопротивлениями до 100 кОм. Управление потенциометром осуществляется через интерфейс SPI, что позволяет точно и гибко настраивать характеристики резисторов.

Преимущества

1. Высокая точность настройки: Позволяет выбирать одно из 256 значений сопротивления для каждого канала.
2. Многофункциональность: Объединяет четыре независимых потенциометра в одном корпусе, что уменьшает количество компонентов и упрощает схему.
3. Интерфейс SPI: Обеспечивает удобное и быстрое управление параметрами через стандартный последовательный интерфейс.
4. Волатильная память: Обеспечивает устойчивость значений при отключении питания.

Недостатки

1. Волатильная память: Значения вольтметровых сопротивлений не сохраняются при выключении питания.
2. Точность сопротивления: Точность номинального сопротивления ±30%.

Типовое использование

• Регулирование уровня сигналов в аудио и видеоустройствах
• Программируемые генераторы сигналов и источники напряжения
• Устройства обработки сигналов
• Программируемые фильтры и эквилайзеры

Рекомендации по применению

1. Питание устройства: Рекомендуется использовать стабильное напряжение питания в диапазоне 2.7V ~ 5.5V.
2. Наследование требований по интерфейсу SPI: Подсоедините линии SDO, SDI, SCK и CS к контроллеру, который будет осуществлять управление потенциометром.
3. Температурный режим: Убедитесь, что рабочие условия соответствуют заявленному диапазону (-40°C ~ 85°C).

Основные технические характеристики

• Конфигурация: Потенциометр
• Количество каналов: 4
• Количество ступеней: 256
• Сопротивление: 100 kОм
• Интерфейс: SPI
• Тип памяти: Волатильная
• Напряжение питания: 2.7V ~ 5.5V или ±2.3V ~ 2.7V
• Температурный коэффициент: 700ppm/°C (типично)
• Монтирование: Сквозное отверстие

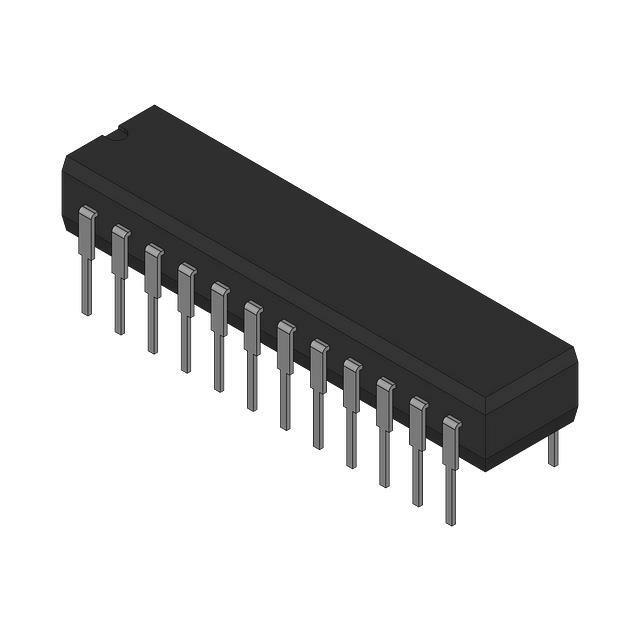

• Корпус: 24-CDIP (0.300", 7.62мм)
• Рабочая температура: -40°C ~ 85°C
• Сопротивление ползунка: Типичное 50 Ом

Возможные аналоги

• AD8400 от Analog Devices: одномерный цифровой потенциометр с интеркасом SPI.
• MCP4018 от Microchip Technology: одномерный цифровой потенциометр с интерфейсом I2C.
• X9C104 от Intersil: моделируемый цифровой потенциометр с интерфейсом UP/Down и 100 wiperами.
