AD5061BRJZ-2500RL7

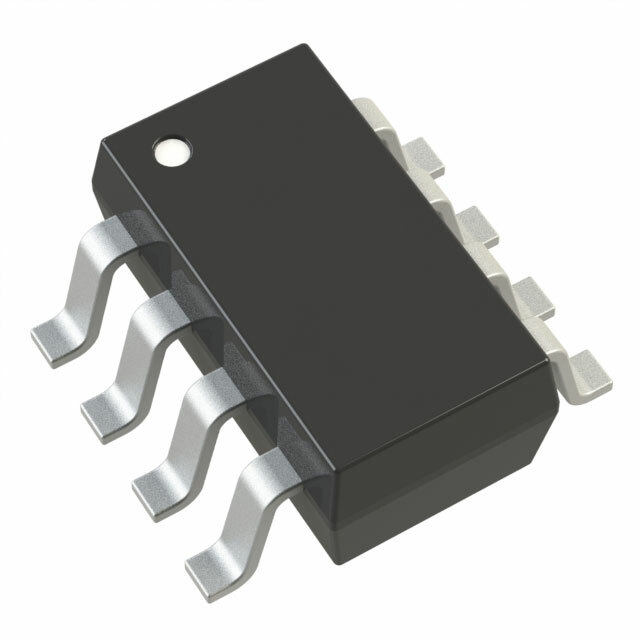

AD5061BRJZ-2500RL7 - ЦАП 16-бит SOT-23-8 от Analog Devices

Общее описание:

AD5061BRJZ-2500RL7 – это высокоточный, энергоэффективный 16-битный цифро-аналоговый преобразователь (ЦАП) производства Analog Devices. Он выполнен в компактном корпусе SOT-23-8 и предназначен для приложений, требующих высокого разрешения и низкого уровня шума.

Преимущества:

• Высокая точность: Разрешение в 16 бит обеспечивает высокую точность выходного сигнала.
• Компактность: Малогабаритный корпус SOT-23-8 подходит для использования в устройствах с ограниченным пространством.
• Энергоэффективность: Низкое потребление энергии позволяет использовать данный ЦАП в мобильных и портативных устройствах.
• Простота интеграции: Поддержка интерфейсов SPI и DSP упрощает интеграцию в системы управления.

Недостатки:

• Ограниченный температурный диапазон: Рабочий температурный диапазон составляет от -40°C до 85°C, что может быть ограничением для некоторых экстремальных сред.
• Необходимость внешнего опорного напряжения: Требует внешнего источника опорного напряжения, что может потребовать дополнительных компонентов.

Типовое использование:

• Прецизионные измерительные системы
• Аудио оборудование
• Автоматизация и контроль процессов
• Медицинская аппаратура
• Коммуникационные и телекоммуникационные устройства

Рекомендации по применению:

• Обеспечьте адекватное фильтрование питания для минимизации шума.
• Подключайте внешний источник опорного напряжения высокой точности для оптимальной работы.
• Используйте рекомендованный монтаж на печатной плате для уменьшения паразитных индуктивностей и ёмкостей.

Основные технические характеристики:

• Разрешение: 16 бит
• Число ЦАП: 1
• Время установления: 4 мкс (типично)
• Тип выхода: Напряжение - буферизированный
• Интерфейс данных: SPI, DSP
• Тип опорного напряжения: Внешнее
• Аналоговое напряжение питания: 2.7В ~ 5.5В
• Цифровое напряжение питания: 2.7В ~ 5.5В
• INL/DNL (LSB): ±0.5, ±0.5
• Архитектура: R-2R
• Рабочая температура: -40°C ~ 85°C
• Корпус / Форма: SOT-23-8
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги:

• AD5541A - 16-битный ЦАП от Analog Devices, с питанием от 2.7В до 5.5В и с интерфейсом SPI.
• MCP4921 - 12-битный ЦАП от Microchip Technology с улучшенной доступностью, если разрешения в 12 бит достаточно для ваших приложений.
• DAC8551 - 16-битный одноходовой ЦАП от Texas Instruments с аналогичными характеристиками.

Заключение:

AD5061BRJZ-2500RL7 - это отлиный выбор для приложений, требующих высокой точности и малых размеров. Он обеспечивает надежное и точное преобразование цифрового сигнала в аналоговый и может быть легко интегрирован в различные системы.
