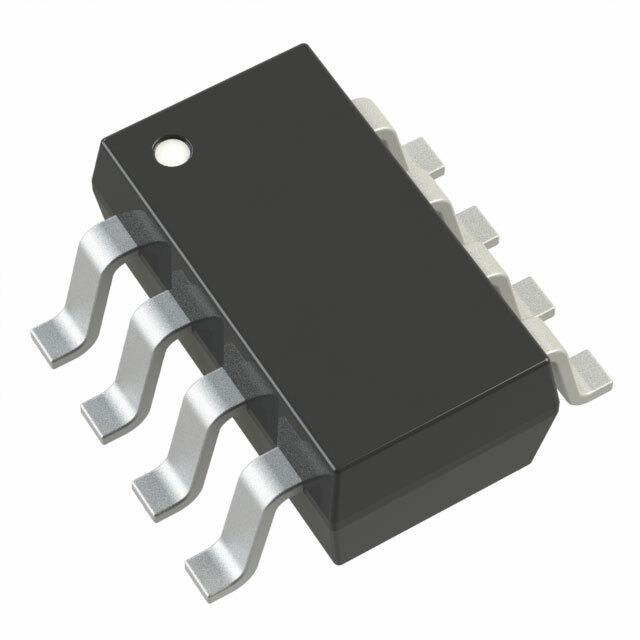

AD5060YRJZ-1500RL7

AD5060YRJZ-1500RL7 - 16-Битный ЦАП с Буферизованным Выходом

Производитель: Analog Devices Inc.

Общее описание: AD5060YRJZ-1500RL7 - это 16-битный цифровой-аналоговый преобразователь (ЦАП) с буферизованным выходом, предназначенный для высокоточных приложений. Микросхема размещена в компактном корпусе SOT-23-8, что делает её идеальной для использования в компактных и портативных устройствах, требующих высокого разрешения и точности.

Преимущества:

• Высокое разрешение и точность преобразования (16 бит).
• Низкое энергопотребление.
• Компактный SOT-23-8 корпус, подходящий для поверхностного монтажа.
• Буферизированный выход, обеспечивающий стабильный и точный аналоговый сигнал.
• Широкий диапазон напряжений питания 2.7V ~ 5.5V.

Недостатки:

• Требуется внешний опорный источник напряжения, что может усложнить схему для начинающих разработчиков.
• Возможность перегрева при превышении допустимого диапазона рабочих температур.

Типовое использование:

• Прецизионные измерительные системы.
• Медицинские устройства.
• Промышленные контроллеры.
• Автоматизация и измерительные приборы.
• Аудио и видео оборудование.

Рекомендации по применению:

• Обеспечьте стабилизированное питание в диапазоне 2.7V ~ 5.5V.
• Используйте внешний высокоточный опорный источник напряжения для достижения максимальной точности.
• Следуйте рекомендациям производителя по устойчивому монтажу и защите от электростатических разрядов.

Основные технические характеристики:

• Число бит: 16
• Число ЦАПов: 1
• Время установления: 4µs (типичное)
• Тип выходного сигнала: Напряжение - буферизированный
• Дифференциальный выход: Нет
• Интерфейс данных: SPI, DSP
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое: 2.7V ~ 5.5V
• Напряжение питания, цифровое: 2.7V ~ 5.5V
• ИНЛ/ДНЛ (LSB): ±0.5, ±0.5
• Архитектура: R-2R
• Температурный диапазон работы: -40°C ~ 125°C
• Корпус / Упаковка: SOT-23-8
• Тип монтажа: Поверхностный монтаж

Возможные аналоги:

• AD5061 от Analog Devices
• MCP4822 от Microchip Technology
• DAC8562 от Texas Instruments

AD5060YRJZ-1500RL7 - это превосходный выбор для приложений, где требуется высокоточное преобразование цифрового сигнала в аналоговый и компактный размер устройства.
