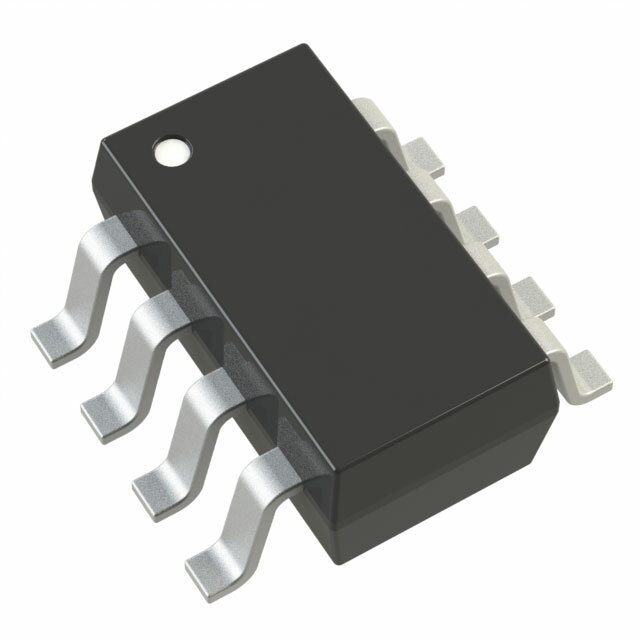

AD5060BRJZ-1500RL7

AD5060BRJZ-1500RL7 от Analog Devices

Общее описание

AD5060BRJZ-1500RL7 — это 16-битный цифро-аналоговый преобразователь (ЦАП) с одним каналом, разработанный компанией Analog Devices. Он обеспечивает высокую точность и стабильность выходного сигнала и выпускается в компактном корпусе SOT-23-8. Этот ЦАП идеально подходит для приложений, требующих точного аналогового выхода.

Преимущества

• Очень высокая разрешающая способность — 16-битный выход обеспечивает высокую точность.
• Компактный корпус — SOT-23-8 позволяет использовать данный компонент в проектах с ограниченным пространством.
• Широкий диапазон напряжения питания — рабочее напряжение от 2.7В до 5.5В увеличивает гибкость применения.
• Энергоэффективность — низкое потребление энергии делает его идеальным для портативных устройств.

Недостатки

• Ограничение работы при температуре от -40°C до 85°C может не подходить для всех экстремальных условий эксплуатации.
• Требуется внешний опорный источник напряжения, что увеличивает сложность схемы.

Типовое использование

• Прецизионные контрольные системы
• Мобильные устройства и портативная электроника
• Автоматизация процессов
• Медицинские приборы
• Инструментальные и измерительные оборудования

Рекомендации по применению

• Используйте внешний стабильный источник опорного напряжения для достижения максимальной точности.
• Установите соответствующие фильтры для уменьшения шума и помех в цепи питания.
• Обеспечьте адекватное охлаждение при работе компонента в высоких температурных условиях для поддержания стабильной работы.

Основные технические характеристики

• Разрядность: 16 бит
• Количество ЦАП: 1
• Время установления: 4 мкс (тип.)
• Тип выхода: Вольтаж - буферизованный
• Дифференциальный выход: Нет
• Интерфейс данных: SPI, DSP
• Тип опорного сигнала: Внешний
• Аналоговое питание: 2.7В ~ 5.5В
• Цифровое питание: 2.7В ~ 5.5В
• Погрешность INL/DNL: ±0.5 LSB
• Архитектура: R-2R
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус: SOT-23-8
• Метод монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• AD5061 — имеет схожие характеристики, но с внутренним референсным напряжением.
• LTC2600 от Linear Technology — аналогичный 16-битный ЦАП с возможностью выбора между внутренним и внешним опорными напряжениями.
• MCP4821 от Microchip Technology — 12-битный вариант с более низкой разрешающей способностью, но все еще достаточным для многих приложений.

Этот цифровой аналоговый преобразователь подходит для широкого ряда приложений благодаря своим высоким техническим характеристикам и надежности, делая его отличным выбором для профессиональных решений.
