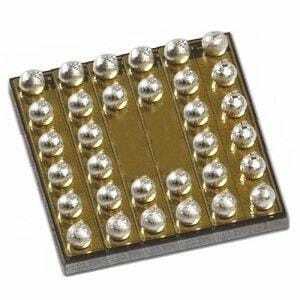

AD4698BCBZ-RL7

AD4698BCBZ-RL7 от Analog Devices

Общее описание

AD4698BCBZ-RL7 — это высокопроизводительный аналогово-цифровой преобразователь (ADC) с 16-битной разрядностью и скоростью до 1 М выборок в секунду (MSPS). Представленный как часть семейства SAR ADC от компании Analog Devices, этот преобразователь предлагает восемь одноканальных входов и обеспечивает точное преобразование аналогового сигнала в цифровую форму.

Преимущества

• Высокая Разрядность: 16-бит обеспечивает высокий уровень точности и разрешения.
• Высокая Скорость: До 1 MSPS позволяет использование в высокоскоростных системах.
• Множественные Входы: 8 одноканальных входов для гибкости подключения.
• Низкое Энергопотребление: Поддержка низковольтного питания 1.71V ~ 1.89V для цифрового и аналогового сигнала.
• Компактный Корпус: Малый корпус 36-WLCSP (2.96x2.96) позволяет плотную интеграцию в системы.

Недостатки

• Низкопрофильный Формат: Требует прецизионного монтажа и контроля качества пайки.
• Преобразователь с Внешней Ссылкой: Необходимо обеспечение внешнего опорного источника.

Типовое использование

• Медицинские приборы: Высокая точность и скорость устраивает многие медицинские приложения.
• Системы автоматизации: Быстрое и точное преобразование необходимо в системах управления.
• Промышленные системы измерений: Преимущества в прецизионных измерениях и удалённом мониторинге.
• Измерительные приборы: Идеально подходит для прецизионных измерительных инструментов.

Рекомендации по применению

• Обеспечьте адекватное управление питанием для стабилизации работы.
• Используйте качественные и надежные внешние опорные источники.
• Учтите требования к монтажу для WLCSP корпуса.
• Защитите входные линии от помех и шумов.

Основные технические характеристики

• Разрядность: 16 бит
• Частота выборок: 1 MSPS
• Количество входов: 8 (одноканальные)
• Тип интерфейса данных: SPI
• Конфигурация: MUX-ADC
• Архитектура: SAR
• Рабочее напряжение, аналоговое: 1.71V ~ 1.89V, 3.15V ~ 5.5V
• Рабочее напряжение, цифровое: 1.71V ~ 1.89V
• Рабочая температура: -40°C ~ 125°C
• Корпус: 36-WLCSP (2.96x2.96)

Возможные аналоги

• AD4003BCPZ-RL7: Альтернатива от Analog Devices с немного отличающимися спецификациями.
• ADS8320IBPW: Аналогичный ADC от Texas Instruments.

Используйте AD4698BCBZ-RL7 от Analog Devices для достижения высоких результатов в системах, требующих высокой точности и скорости преобразования аналогово-цифровых сигналов.
