AD4697BCPZ

AD4697BCPZ от Analog Devices

Общее описание: AD4697BCPZ — это высокопрецизионный 16-битный многоканальный аналого-цифровой преобразователь (АЦП) с последовательным приближением (SAR), разработанный компанией Analog Devices Inc. Устройство имеет 8 односторонних входов и предназначено для широкого спектра приложений, требующих точного и быстрого аналого-цифрового преобразования.

Преимущества:

• Высокая точность: 16-битное разрешение обеспечивает очень точное преобразование аналоговых сигналов в цифровую форму.
• Высокая скорость: Скорость выборки до 500 тысяч выборок в секунду (500 KSPS) подходит для быстрого получения данных с нескольких каналов.
• Низкое энергопотребление: Идеально подходит для применения в энергозависимых системах.
• Многообразие источников питания: Поддержка различных диапазонов напряжения питания как для аналоговой, так и для цифровой части позволяет гибко интегрироваться в различные системы.

Недостатки:

• Требует внешнего источника опорного напряжения: Для обеспечения точности требуется внешний источник референсного напряжения.
• Малый размер корпуса: 24-WFQFN/24-LFCSP пакеты могут быть сложными для монтажа без специального оборудования.

Типовое использование:

• Медицинское оборудование
• Прецизионные измерительные устройства
• Автоматизация промышленного оборудования
• Аудиоприложения с высокими требованиями к качеству

Рекомендации по применению:

• Обеспечьте качественное внешнее референсное напряжение для максимальной точности преобразования.
• Используйте подходящие соединения для минимизации шума и помех.
• Монтируйте на высококачественные ПП платы с подходящим термостойким лаковым покрытием для обеспечения долговечности и надежности.

Основные технические характеристики:

• Количество бит: 16
• Скорость выборки: 500 тыс. выборок в сек (500 KSPS)
• Количество входов: 8, односторонние
• Тип данных интерфейса: SPI
• Конфигурация: MUX-ADC
• Архитектура: SAR
• Тип референса: Внешний
• Напряжение питания, аналоговая часть: 1.71V ~ 1.89V, 3.15V ~ 5.5V
• Напряжение питания, цифровая часть: 1.71V ~ 1.89V
• Рабочая температура: -40°C ~ 125°C

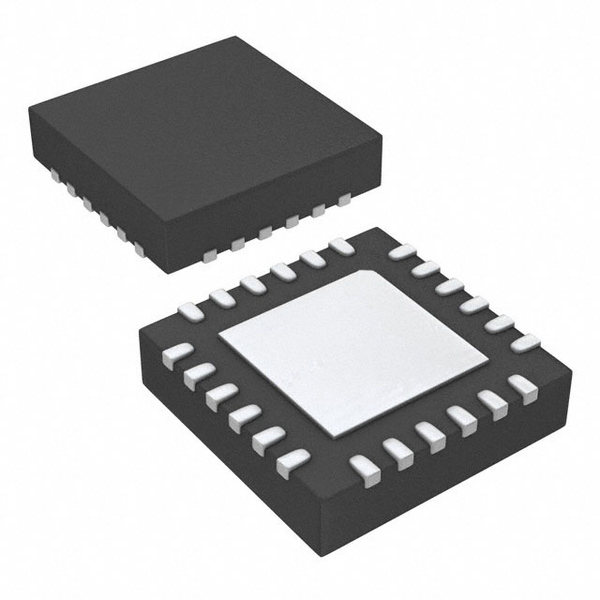

• Корпус: 24-WFQFN/24-LFCSP (4x4 мм)
• Монтажный тип: Поверхностный монтаж (SMT)

Возможные аналоги:

• AD7606 от Analog Devices
• LTC2358-16 от Linear Technology (Analog Devices)

Использование AD4697BCPZ позволит достичь высоких показателей точности и скорости в Ваших проектах, требующих современного уровня аналого-цифрового преобразования.
