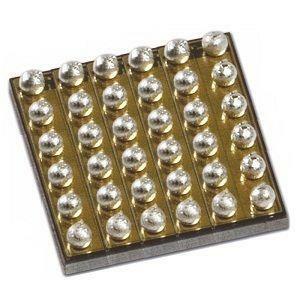

AD4697BCBZ-RL7

AD4697BCBZ-RL7 от Analog Devices

Общее описание

AD4697BCBZ-RL7 - это высокопроизводительный 16-битный аналого-цифровой преобразователь (АЦП) с архитектурой последовательного приближенного регистра (SAR). Этот АЦП предлагает 8 каналов и способен работать со скоростью до 500 тысяч выборок в секунду (ksps). Он идеально подходит для приложений, где требуется высокая точность и скорость.

Преимущества

• Высокая разрешающая способность: 16-битный АЦП обеспечивает высокую точность измерений.
• Многоканальность: 8 каналов ввода позволяют одновременно собирать данные с нескольких источников.
• Высокая скорость выборки: До 500 ksps, что делает его подходящим для быстрых динамических систем.
• Низкое энергопотребление: Отлично подходит для портативных и энергоэффективных приложений.
• Компактный корпус: Упаковка в корпусе WLCSP 36 обеспечивает минимальное занимаемое пространство на плате.

Недостатки

• Наличие внешней эталонной зависимости: Для корректной работы требуется внешнее эталонное напряжение, что может усложнить дизайн схемы.
• Повышенные требования к питанию: Требуется несколько напряжений питания для аналоговой и цифровой части.

Типовое использование

• Медицинские приборы
• Индустриальные контроллеры и измерительные приборы
• Коммуникационные системы
• Портативные измерительные устройства
• Автомобильные системы

Рекомендации по применению

• Электропитание: Рекомендуется использовать стабилизированные источники питания для уменьшения шумов и помех.
• Термическое управление: Обеспечьте хорошее термическое управление для стабильной работы при высоких частотах выборки.
• Эталонное напряжение: Эталонное напряжение должно быть высокостабильным и низкошумящим для обеспечения точности измерений.

Основные технические характеристики

• Количество бит: 16
• Частота выборки (в секунду): 500 ksps
• Количество входов: 8
• Тип ввода: Одиночные
• Интерфейс данных: SPI
• Конфигурация: MUX-ADC
• Архитектура: SAR
• Тип эталона: Внешний
• Напряжение питания, аналоговое: 1.71V ~ 1.89V, 3.15V ~ 5.5V
• Напряжение питания, цифровое: 1.71V ~ 1.89V
• Термический диапазон: -40°C ~ 125°C
• Корпус: 36-WLCSP (2.96x2.96)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD7606: 16-битный, 8-канальный АЦП с совместимым интерфейсом.
• ADS8688 от Texas Instruments: 16-битный, 8-канальный SAR АЦП с внутренним эталоном.

AD4697BCBZ-RL7 предоставляет превосходные возможности для высокоточных аналоговых измерений в компактной форме и при умеренном энергопотреблении, что делает его отличным выбором для множества приложений.
