AD4685BCPZ-RL7

AD4685BCPZ-RL7 от Analog Devices

Общее описание: AD4685BCPZ-RL7 - это высокопроизводительный 16-разрядный последовательный аналогово-цифровой преобразователь (АЦП) от компании Analog Devices, предназначенный для выполнения точных измерений с высокой скоростью выборки до 500 тысяч выборок в секунду (kSPS). Этот АЦП использует архитектуру SAR (Successive Approximation Register), обеспечивая точность и стабильность преобразований.

Преимущества:

• Высокая точность: 16-разрядное разрешение позволяет выполнять точные измерения в различных приложениях.
• Высокая скорость оцифровки: Свыше 500 kSPS, обеспечивающая быструю обработку сигналов.
• Низкое энергопотребление: Оптимизирован для приложений с ограниченным энергопотреблением.
• Малые размеры: Компактный корпус 16-LFCSP (3x3), что упрощает интеграцию в современные компактные устройства.

Недостатки:

• Сложность использования: Высокоточные устройства требуют тщательного проектирования плат и дополнительных компонентов для обеспечения стабильности и точности.
• Стоимость: Высокие производительные характеристики могут сопровождаться более высокой ценой по сравнению с менее точными и медленными АЦП.

Типовое использование:

• Медицинские приборы и устройства для диагностики.
• Высокоточные измерительные инструменты.
• Промышленные контроллеры и системы управления.
• Обработка сигналов и изображения.

Рекомендации по применению:

• Используйте стабилизированные источники питания, чтобы минимизировать шум и помехи.
• Предусмотрите плотную разводку печатной платы, чтобы минимизировать влияние электромагнитных помех.
• Проверьте правильность подключения внутренних и внешних опорных напряжений для повышения точности и стабильности преобразований.

Основные технические характеристики:

• Разрядность: 16 бит
• Частота выборки: до 500 kSPS
• Количество входов: 4
• Тип входа: Однополярный (Single Ended)
• Интерфейс данных: Последовательный
• Конфигурация: MUX-ADC
• Количество АЦП: 2
• Архитектура: SAR
• Тип опорного напряжения: Внутреннее, внешнее
• Напряжение питания, аналоговая часть: 3В - 3,6В
• Напряжение питания, цифровая часть: 3В - 3,6В
• Температурный диапазон: -40°C до 125°C

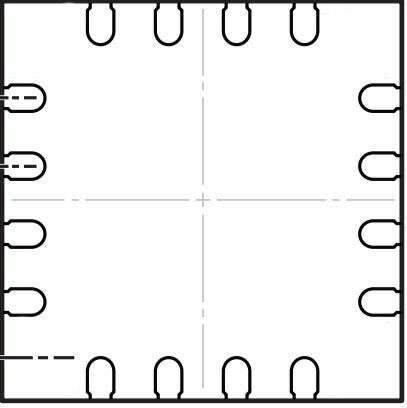

• Корпус / исполнение: 16-WFQFN Exposed Pad, CSP
• Монтаж: Поверхностный монтаж (SMT)

Возможные аналоги:

• AD7680
• AD7685
• AD7686
• ADS8860 от Texas Instruments
• MCP33121 от Microchip Technology

Советуем тщательно ознакомиться с документацией и спецификациями перед применением этого компонента в ваших проектах для обеспечения всех требований и ограничения по применению устройства.
