AD4684BCPZ-RL7

AD4684BCPZ-RL7 от Analog Devices

Общее описание

AD4684BCPZ-RL7 – это высококачественный 16-битный аналогово-цифровой преобразователь (АЦП) с возросшей преобразовательной скоростью до 1 MSPS. В этом устройстве используются двухъядерные многоканальные последовательно-параллельные преобразователи, которые предназначены для одновременной выборки и преобразования данных с четырех однополярных входов. Он выполнен в компактном корпусе LFCSP с размерами 3x3 мм.

Преимущества

• Высокая разрядность: 16-битная разрядность позволяет получать высокоточные результаты преобразования.
• Высокая скорость: Частота выборки 1 MSPS обеспечивает быструю обработку сигналов.
• Одновременная выборка: Возможность одновременной выборки и преобразования данных с двух аналоговых входов.
• Небольшие размеры: Компактный корпус LFCSP, подходящий для современных плотностных схем.
• Гибкая конфигурация: Внешние и внутренние опорные напряжения для различных применений.

Недостатки

• Высокая сложность интеграции: Требует тщательного проектирования и экранирования для минимизации шума и помех.
• Стоимость: Относительно высокая стоимость, что может быть критично для бюджетных приложений.

Типовое использование

• Преобразование сигналов сенсоров и датчиков.
• Мобильные и портативные измерительные приборы.
• Системы управления и автоматизации производства.
• Медицинская электроника.
• Прецизионные измерительные системы.

Рекомендации по применению

• Используйте стабилизированные источники питания для минимизации шумов.
• Следите за правильным экранированием и разводкой сигналов для предотвращения перекрёстных помех.
• При необходимости используйте внешние опорные напряжения для повышения точности.

Основные технические характеристики

• Разрядность: 16 бит.
• Частота выборки: 1 MSPS.
• Количество входов: 4.
• Тип входа: Однополярный.
• Интерфейс данных: Последовательный.
• Конфигурация: MUX-ADC.
• Кол-во АЦП: 2.
• Архитектура: SAR.
• Тип опорного напряжения: Внешнее и внутреннее.
• Питание, аналоговое: 3V ~ 3.6V.
• Питание, цифровое: 3V ~ 3.6V.
• Рабочая температура: -40°C ~ 125°C.

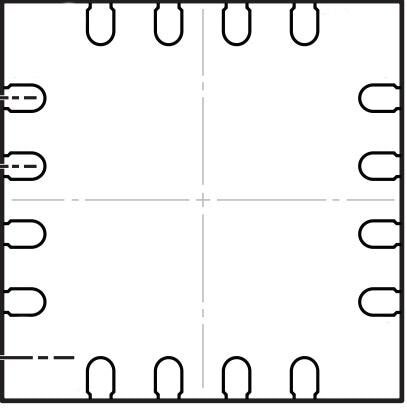

• Корпус: 16-WFQFN с открытой площадкой, LFCSP (3x3 мм).
• Тип монтажа: Поверхностный монтаж.

Возможные аналоги

• AD7689: Подобный 16-битный АЦП с большей гибкостью по количеству каналов.
• ADS8326 от Texas Instruments: Альтернатива с аналогичными характеристиками, но другими особенностями интерфейсов.

Использование AD4684BCPZ-RL7 даст вам надежное и точное преобразование аналоговых сигналов в цифровую форму для различных применений, требующих высокой точности и быстродействия.
