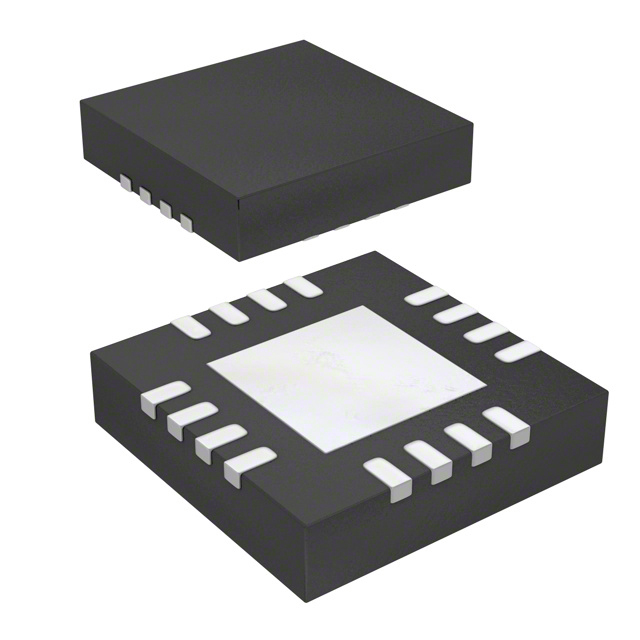

AD4682BCPZ-RL7

AD4682BCPZ-RL7 от Analog Devices

Общее описание

AD4682BCPZ-RL7 — это прецизионный 16-битный аналогово-цифровой преобразователь (ADC) с архитектурой SAR (Successive Approximation Register) от компании Analog Devices. Этот компонент обеспечивает высокую точность и быстродействие, подходит для различных приложений, требующих точного преобразования аналоговых сигналов в цифровую форму. Устройство выполнено в корпусе LFCSP (3x3 мм) и поддерживает питание от 3V до 3.6V для аналоговой части и от 1.65V до 3.6V для цифровой части.

Преимущества

• Высокая точность с 16-битным разрешением.
• Высокая скорость выборки до 1 MSPS.
• Компактный корпус LFCSP для экономии места на плате.
• Поддержка псевдо-дифференциальных входов для повышения помехоустойчивости.
• Встроенная возможность одновременной выборки с двух каналов.

Недостатки

• Требуется внешний источник опорного напряжения для оптимальной работы.
• Ограниченный диапазон рабочих температур для некоторого применения (от -40°C до 125°C).

Типовое использование

• Прецизионные измерительные приборы.
• Системы управления промышленного оборудования.
• Медицинские диагностические устройства.
• Автоматизированные системы тестирования.
• Аудиооборудование высокой точности.

Рекомендации по применению

• Для достижения максимальной точности рекомендуется использовать внешние источники опорного напряжения с минимальными пульсациями.
• Убедитесь, что питание аналоговой и цифровой части соответствует спецификации (3V ~ 3.6V для аналоговой и 1.65V ~ 3.6V для цифровой).
• Обеспечьте надежное заземление и минимальные помехи на питающих линиях для стабильной работы ADC.
• Разместите компоненты для фильтрации питания близко к выводам источников питания.

Основные технические характеристики

• Разрешение: 16 бит
• Частота выборки: до 1 MSPS
• Количество входов: 2
• Тип входа: Псевдо-дифференциальный
• Интерфейс данных: Серийный (SPI)
• Архитектура: SAR
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания, аналог: 3V ~ 3.6V
• Напряжение питания, цифровое: 1.65V ~ 3.6V
• Рабочая температура: -40°C ~ 125°C
• Корпус/Габариты: 16-LFCSP (3x3 мм)
• Монтаж: Поверхностный монтаж (SMD)

Возможные аналоги

• AD7689: Также 16-битный SAR ADC с несколькими каналами, но с немного иными характеристиками по частоте выбора и питанию.
• AD7699: Аналогичный 16-битный ADC с серийным интерфейсом и схожими функциями, но с различной конфигурацией каналов.

Используя AD4682BCPZ-RL7, вы получите высококачественный ADC, способный обеспечить точное и надежное преобразование аналоговых сигналов в цифровую форму для широкого спектра приложений.
