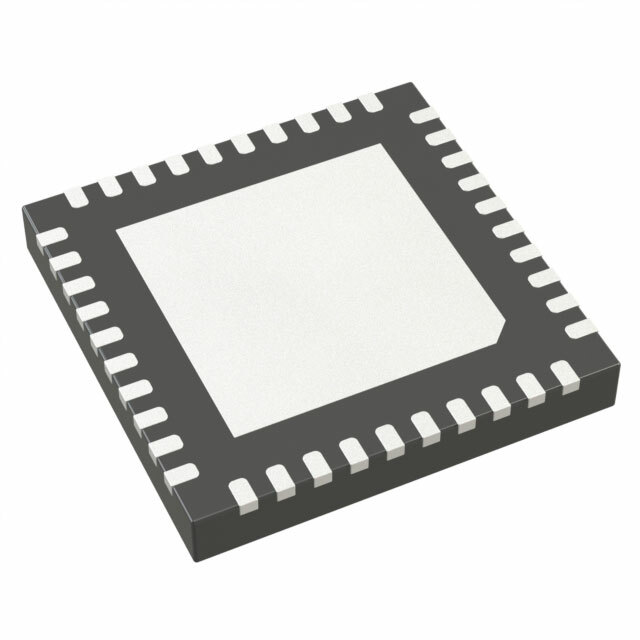

AD4115BCPZ

AD4115BCPZ от Analog Devices

Общее описание

AD4115BCPZ – это 24-битовый аналогово-цифровой преобразователь (АЦП) с архитектурой сигма-дельта, который предоставляет высокоточные измерения, что делает его идеальным выбором для широкого спектра применений в области промышленных и измерительных систем. Данный чип поддерживает до 16 единополнечных или 8 дифференциальных каналов ввода, обеспечивая гибкость и универсальность в различных сценариях измерений.

Преимущества

• Высокая разрядность: 24 бита обеспечивают высокое разрешение сигнала и точность измерений.
• Широкая поддержка ввода: Возможность конфигурации как до 16 единополнечных, так и 8 дифференциальных входов.
• Функция самокалибровки: Надежные и точные значения измерений за счет внутренней калибровки.
• Широкий температурный диапазон: Поддержка эксплуатационного температурного диапазона от -40°C до 105°C позволяет использовать в жестких условиях.

Недостатки

• Высокая стоимость: Превосходные характеристики и гибкость конфигурации увеличивают стоимость устройства.
• Сложность использования: Для начинающих инженеров может быть сложно освоить все возможности устройства.

Типовое использование

• Промышленные системы управления и автоматизации
• Измерительные приборы и датчики
• Медицинская техника
• Аналого-цифровые преобразователи сигналов в звуковых приложениях

Рекомендации по применению

• Температурные условия: Следите за температурным режимом эксплуатации устройства, чтобы обеспечить стабильную работу.
• Источник питания: Используйте надежный источник питания с соответствующим напряжением для аналоговой и цифровой части.
• Цепи защиты: Включайте в схему фильтры и защитные цепи, чтобы предотвратить воздействие внешних электромагнитных и электрических помех.

Основные технические характеристики

• Разрядность: 24 бита
• Частота выборки: до 125 кГц
• Количество ввода: 8 дифференциальных или 16 единополнечных
• Тип ввода: дифференциальный, единопольный
• Интерфейс данных: DSP, MICROWIRE™, QSPI™, и SPI™
• Архитектура: сигма-дельта
• Тип опорного сигнала: внутренний, внешний
• Питание, аналоговое: 4.5В – 5.5В
• Питание, цифровое: 2В – 5.5В
• Рабочая температура: -40°C ~ 105°C
• Корпус: 40-LFCSP-VQ (6x6)

Возможные аналоги

• AD7799 от Analog Devices
• ADS1259 от Texas Instruments
• LTC2484 от Analog Devices (бывший Linear Technology)

Заключение

AD4115BCPZ является надежным и высокопроизводительным АЦП для использования в различных областях применения, требующих высокой точности и точности измерений. Его гибкость, высокая разрядность и поддержка различных типов ввода делают его идеальным выбором для промышленных и измерительных приложений.
