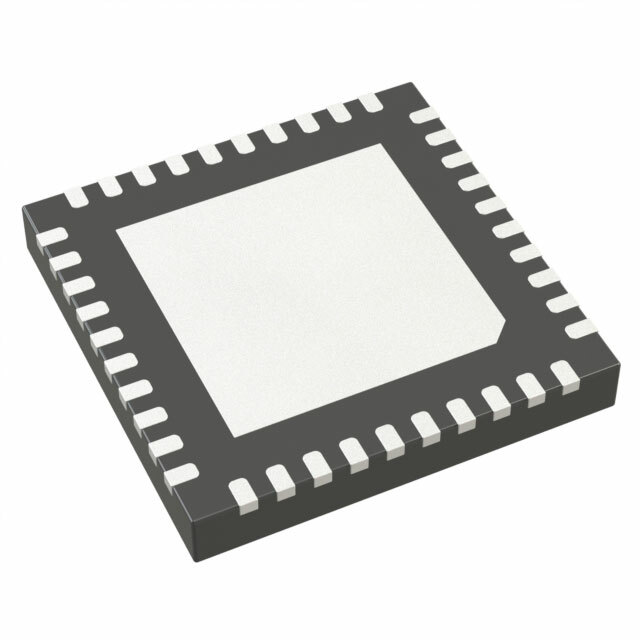

AD4111BCPZ

AD4111BCPZ от Analog Devices

Общее описание: AD4111BCPZ – это высокопроизводительный 24-битный сигма-дельта АЦП с встроенными мультиплексорами и программируемыми усилителями, разработанный компанией Analog Devices. Основное применение состоит в точной и стабильной оцифровке аналоговых сигналов. Устройство поддерживает дифференциальные и однонаправленные входы и поставляется в компактном корпусе LFCSP на 40 выводов.

Преимущества:

• Высокое разрешение 24 бита обеспечивает точное измерение.
• Встроенные мультиплексоры и программируемые усилители упрощают проектирование и снижают затраты на компоненты.
• Поддержка широкого диапазона напряжений питания (2V ~ 5.5V).
• Наличие встроенного температурного датчика и внутреннего осциллятора для повышения надежности и стабильности работы.
• Компактный корпус 40-LFCSP-VQ (6x6) для удобства монтажа.

Недостатки:

• Может потребоваться дополнительное теплоотведение при высокой плотности монтажа или работе в жестких температурных условиях.
• Ограниченная скорость дискретизации (до 6.2k выборок в секунду), что может быть недостаточно для некоторых высокоскоростных приложений.

Типовое использование:

• Промышленные системы управления.
• Медицинское оборудование для точных измерений.
• Инструментальные и измерительные устройства.
• Оборудование для тестирования и анализа.

Рекомендации по применению:

• Используйте внешние стабилизированные источники питания для минимизации шумов и улучшения точности измерений.
• При проектировании печатной платы учитывайте рекомендации по теплоотведению и минимизации паразитных емкостей и индуктивностей.
• Подключайте к SPI интерфейсу для надежной передачи данных.

Основные технические характеристики:

• Разрешение: 24 бита
• Частота дискретизации: до 6.2 тыс. выборок в секунду
• Количество входов: 4 (дифференциальные), 8 (однонаправленные)
• Диапазон напряжения питания (аналоговое): 2V ~ 5.5V
• Диапазон напряжения питания (цифровое): 2V ~ 5.5V
• Рабочая температура: от -40°C до +105°C
• Интерфейс данных: Serial, SPI
• Тип корпуса: 40-LFCSP-VQ (6x6)
• Встроенные функции: Внутренний осциллятор, температурный датчик

Возможные аналоги:

• AD7794: также представляет собой 24-битный сигма-дельта АЦП, но с другими характеристиками и возможностями.
• ADS1259 от Texas Instruments: еще один высокоточный 24-битный сигма-дельта АЦП с аналогичными применениями.

Подробное изучение документации производителя и использование средств моделирования поможет вам выбрать компоненты, которые наилучшим образом подходят для ваших задач.
