AD4022BRMZ-RL7

AD4022BRMZ-RL7 от Analog Devices

Общее описание

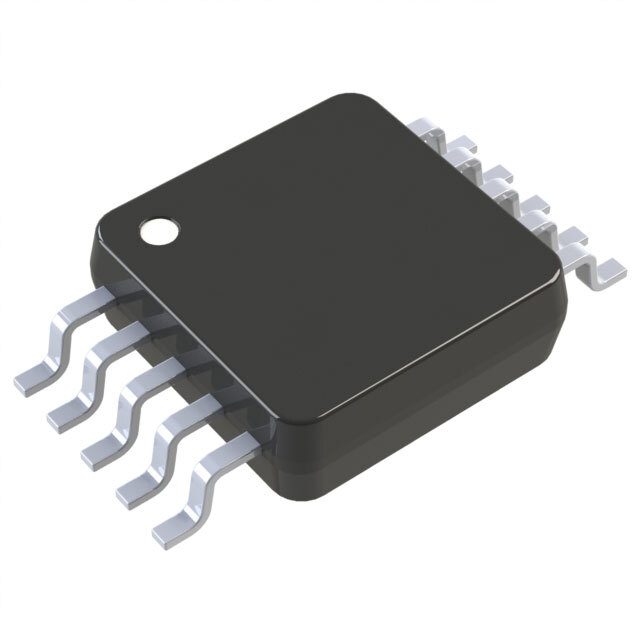

Analog Devices AD4022BRMZ-RL7 — это высокоточный 20-битный аналогово-цифровой преобразователь (АЦП) с архитектурой SAR, предназначенный для использования в приложениях, требующих высокой точности и быстрого времени отклика. Этот компонент поставляется в миниатюрном корпусе MSOP-10 и обладает отличными характеристиками для улучшения точности измерений в различных средах.

Преимущества

• Высокая разрешающая способность: 20-битный АЦП обеспечивает высокое разрешение и точность при считывании аналоговых сигналов.
• Компактный корпус: Поставляется в миниатюрном корпусе MSOP-10, что делает его идеальным для применения в устройствах с ограниченным пространством на плате.
• Низкое энергопотребление: Поддержка напряжения питания 1.71V ~ 1.89V для аналоговой части и 1.71V ~ 5.5V для цифровой, что снижает общие энергозатраты системы.
• Высокая скорость выборки: Обеспечивает скорость выборки до 500 kSPS, что делает его подходящим для высокоскоростных приложений.
• Широкий диапазон рабочих температур: Работает в температурном диапазоне от -40°C до 125°C, что позволяет использовать его в различных условиях окружающей среды.

Недостатки

• Необходимо внешнее опорное напряжение: Требуется внешнее опорное напряжение для работы АЦП, что добавляет дополнительные требования к дизайну схемы.
• Относительно высокая стоимость: Высокоточные компоненты могут быть дороже по сравнению с низковольтными аналогами.

Типовое использование

• Медицинские приборы
• Инструментальные измерения
• Промышленные системы управления
• Автоматизация и управление процессами
• Встраиваемые системы

Рекомендации по применению

• Питание: Используйте стабилизированные источники питания с низким уровнем шума для поддержания точности измерений.
• Фильтрация: Применяйте фильтрацию для минимизации помех и повышения точности сигналов на входе.
• Температурное окружение: Учитывайте температурный диапазон работы и обеспечьте адекватное охлаждение для предотвращения перегрева.

Основные технические характеристики

• Разрешение: 20 бит
• Скорость выборки: до 500 kSPS
• Количество входов: 1
• Тип входа: Дифференциальный
• Интерфейс данных: DSP, MICROWIRE™, QSPI™, SPI™
• Архитектура: SAR (Successive Approximation Register)
• Опорное напряжение: Внешнее
• Напряжение питания (аналоговое): 1.71V ~ 1.89V
• Напряжение питания (цифровое): 1.71V ~ 5.5V
• Корпус: 10-TFSOP, 10-MSOP (0.118", 3.00mm ширина)
• Монтаж: Поверхностный монтаж

Возможные аналоги

• AD4000BRMZ — аналогичный 20-битный АЦП от Analog Devices, но с чуть меньшими характеристиками по скорости выборки.
• LTC2378-20 — 20-битный АЦП от Linear Technology, предлагающий схожие характеристики и уровень производительности.
