AD4022BCPZ-RL7 от Analog Devices

Общее описание

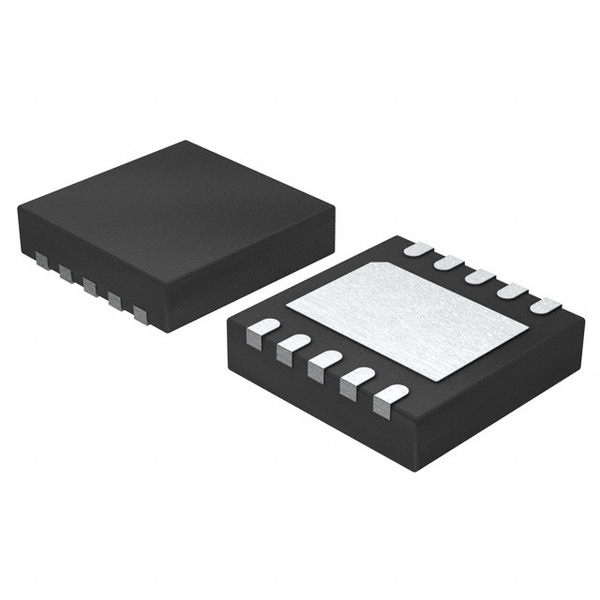

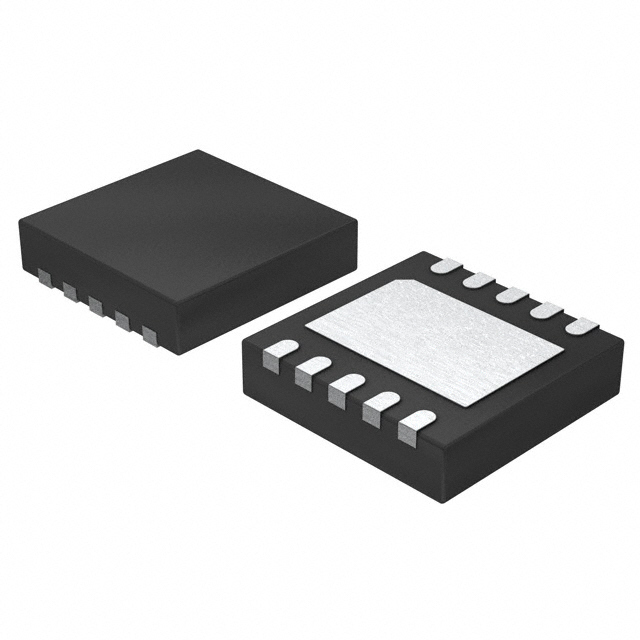

AD4022BCPZ-RL7 от Analog Devices - это 20-битный аналогово-цифровой преобразователь (АЦП) с архитектурой SAR (Successive Approximation Register). Он обладает высокой точностью и производительностью, что делает его идеальным решением для разнообразных приложений в области измерений, управления и аналитики. Этот АЦП размещен в компактном корпусе LFCSP (Lead Frame Chip Scale Package) размером 3x3 мм.

Преимущества

• Высокая разрешающая способность: 20 бит, что позволяет детально обрабатывать сигналы.
• Высокая скорость дискретизации: до 500 кГц.
• Компактный корпус: 10-LFCSP-WD (3x3) позволяет использовать компонент в ограниченных пространствах.
• Широкий диапазон напряжений питания: аналоговое питание 1.71В - 1.89В, цифровое питание 1.71В - 5.5В.

Недостатки

• Более сложная интеграция по сравнению с менее точными АЦП.
• Высокая цена по сравнению с аналогами с меньшей прецизионностью и скоростью.

Типовое использование

• Промышленные измерения и контроль
• Медицинские устройства
• Автоматизация и управление процессами
• Тестирование и измерение оборудования
• Обработка сигналов

Рекомендации по применению

1. Питание: Убедитесь, что аналоговое и цифровое питание находятся в пределах рекомендованных значений (1.71В - 1.89В для аналогового и 1.71В - 5.5В для цифрового).
2. Сигнальные линии: Обеспечьте надлежащую разводку печатной платы для минимизации шумов и паразитных импедансов.
3. Использование внешней справочной цепи: Рекомендуется использовать стабильный внешний источник опорного напряжения для достижения максимальной точности.
4. Интерфейс: Для передачи данных используйте интерфейсы DSP, MICROWIRE™, QSPI™ или SPI™.

Основные технические характеристики

• Разрядность: 20 бит
• Скорость дискретизации: 500 кГц
• Число входов: 1
• Тип входа: Дифференциальный
• Интерфейс данных: DSP, MICROWIRE™, QSPI™, и SPI™
• Конфигурация: АЦП
• Число АЦП: 1
• Архитектура: SAR
• Референс: Внешний
• Аналоговое напряжение питания: 1.71В - 1.89В
• Цифровое напряжение питания: 1.71В - 5.5В
• Рабочая температура: -40°C ~ 125°C
• Корпус: 10-LFCSP-WD (3x3)
• Монтаж: Поверхностный монтаж

Возможные аналоги

• AD4003BRMZ от Analog Devices: Более медленный (до 2 МГц), но также высокоточный SAR АЦП.
• LTC2378-20 от Linear Technology: 20-битный SAR АЦП со скоростью дискретизации до 1 МГц.
• ADS8900BIPWR от Texas Instruments: 20-битный SAR АЦП с максимальной скоростью 1 МГц.

AD4022BCPZ-RL7 - это превосходный выбор для тех, кто ищет высококачественный и точный АЦП для сложных приложений в различных секторах.
