AD3541RBCPZ12-RL7

AD3541RBCPZ12-RL7 от Analog Devices

Общее описание

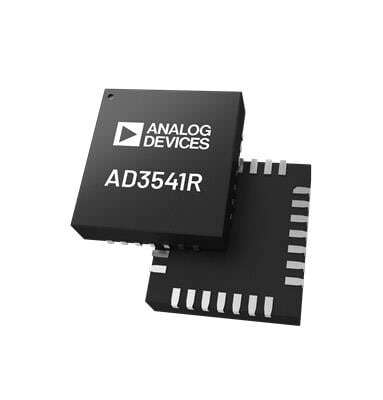

AD3541RBCPZ12-RL7 — это высокоэффективный 12-битный цифрово-аналоговый преобразователь (ЦАП) от Analog Devices, упакованный в компактный корпус 28-LFCSP. Этот ЦАП разработан для приложений, требующих высокой точности и высокой скорости преобразования. Он обладает одноканальной архитектурой и низким уровнем энергопотребления, что делает его идеальным для разнообразных применений, включая измерения, контроль процессов и аудиосистемы.

Преимущества

• Высокая точность: 12-битная разрешающая способность обеспечивает точное моделирование аналоговых сигналов.
• Высокая скорость: Время установки 100 нс позволяет использовать этот ЦАП в приложениях с высокими требованиями к времени отклика.
• Интегрированный внутренний источник опорного напряжения: Упрощает проектирование схемы за счет уменьшения количества внешних компонентов.
• Компактный корпус: 28-LFCSP (4x4) обеспечивает компактность устройства, что особенно важно в условиях ограниченного пространства на плате.

Недостатки

• Ограниченный температурный диапазон: Рабочая температура от -40°C до 105°C может быть недостаточной для некоторых экстремально суровых условий эксплуатации.

Типовое использование

1. Измерительные системы: Высокая точность и скорость делают AD3541RBCPZ12-RL7 идеальным выбором для сложных измерительных устройств.
2. Промышленный контроль: Используется в системах управления процессами, где необходимы быстрая и точная аналоговая обратная связь.
3. Аудиосистемы: Применяется для высокоточного преобразования цифрового аудиосигнала в аналоговый.

Рекомендации по применению

• Обеспечьте достаточную фильтрацию и защиту питания: Используйте высококачественные конденсаторы для фильтрации и стабилизации питания ЦАП.
• Следите за термальными условиями: Убедитесь, что система охлаждения адекватно справляется с отводом тепла в условиях высокой плотности монтажа.
• Избегайте сильных электромагнитных помех (EMI): Интегрированный дизайн корпуса позволяет минимизировать влияние ЭМИ, однако дополнительные экранирующие меры могут улучшить стабильность работы в условиях сильных помех.

Основные технические характеристики

• Разрядность: 12 бит
• Количество ЦАП: 1
• Время установки: 100 нс
• Тип выхода: Напряжение - без буфера
• Дифференциальный выход: Нет
• Интерфейс данных: SPI
• Тип опорного напряжения: Внутренний
• Напряжение питания, аналоговое: 4.75 В ~ 5.25 В
• Напряжение питания, цифровое: 1.71 В ~ 1.89 В
• Интегральная/дифференциальная нелинейность (ИНЛ/ДНЛ): ±4 (макс), ±2 (макс)
• Архитектура: Токоструйная
• Рабочая температура: -40°C ~ 105°C
• Корпус/исполнение: 28-LFCSP (4x4)
• Монтаж: Поверхностный монтаж (SMD)

Возможные аналоги

• AD5680ACPZ-2RL7 от Analog Devices
• AD5446YRUZ от Analog Devices
• MAX521BEUA+ от MaxLinear

Заключение

AD3541RBCPZ12-RL7 от Analog Devices представляет собой высокоэффективный и компактный ЦАП, предлагающий высокую точность и быстродействие для широкого спектра применений. Его интегрированный внутренний источник опорного напряжения и компактные размеры делают его отличным выбором как для промышленных, так и бытовых систем.
