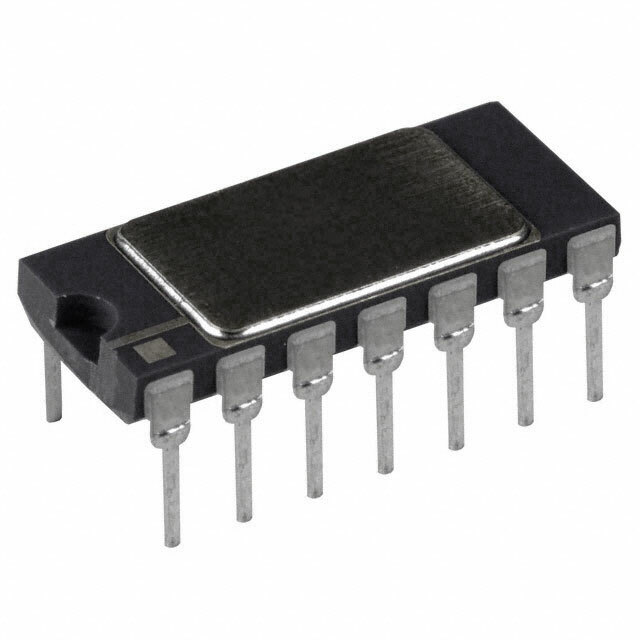

AD2702SD/883B

Описание компонента AD2702SD/883B от Analog Devices

Общее описание:

AD2702SD/883B от Analog Devices — это интегральная схема (IC) для стабилизации напряжения, предназначенная для использования в высокоточных приложениях. Этот компонент обеспечивает фиксированное выходное напряжение ±10V и способен поддерживать ток на уровне до 10 мА.

Преимущества:

• Высокая точность и стабильность выходного напряжения.
• Низкий уровень шума, что делает его идеальным для чувствительных аналоговых приложений.
• Широкий диапазон рабочих температур от -55°C до +125°C, подходит для военных и космических применений.
• Соответствие стандартам MIL-STD-883.

Недостатки:

• Устаревшая технология, может быть заменена более современными и эффективными решениями.
• Ограниченная доступность из-за статуса "Obsolete" (снят с производства).

Типовое использование:

• Прецизионные измерительные системы.
• Военная и аэрокосмическая электроника.
• Системы управления и регулирования в критически важных приложениях.

Рекомендации по применению:

• Обеспечить стабильное входное напряжение в диапазоне 13V до 18V для оптимальной работы.
• Использовать в приложениях, где требуется высокая точность и надежность.
• При замене учитывать возможные аналоги с более современными характеристиками и лучшей доступностью.

Основные технические характеристики:

• Тип референса: Серийный
• Выходное напряжение: ±10V
• Выходной ток: 10 мА
• Температурный коэффициент: 5 ppm/°C
• Входное напряжение: 13V ~ 18V
• Ток потребления: 17 мА
• Рабочая температура: -55°C ~ 125°C
• Корпус: 14-CDIP (0.300", 7.62mm)

Возможные аналоги:

Из-за снятия с производства AD2702SD/883B, рекомендуется рассмотреть современные аналоги, такие как серия REF01 или REF02 от Analog Devices, которые предлагают аналогичные характеристики с улучшенными параметрами и доступностью.
