AD2702LD

Описание компонента AD2702LD от Analog Devices

---

Общее описание

AD2702LD — это высокоточный интегральный источник опорного напряжения. Этот компонент разработан для обеспечения стабильного выходного напряжения ±10V с высокой точностью и малым температурным коэффициентом. Он используется в различных приложениях, где требуется надежная и точная опорная точка.

---

Преимущества

• Высокая точность: Погрешность составляет всего ±0.03%, что обеспечивает высокую стабильность выходного напряжения.
• Малый температурный коэффициент: Температурный коэффициент составляет всего 5ppm/°C.
• Широкий диапазон выходного напряжения: Обеспечивает стабильное напряжение 10V при диапазоне входных напряжений от 13V до 18V.
• Низкий уровень шума: Низкий уровень шума на низкочастотных диапазонах, что делает его идеальным для прецизионных измерений и устройств.

---

Недостатки

• Обратимость: Компонент является устаревшим (obsoleted), что может создавать сложности с его доступностью на рынке.
• Требуется сквозное крепление: Монтируется через отверстие (Through Hole), что может быть неудобно для применения в современных поверхностно-монтируемых схемах.

---

Типовое использование

• Прецизионные измерительные приборы
• Аналоговые и цифровые преобразователи
• Системы сбора и обработки данных
• Лабораторное оборудование
• Каллиброванные датчики и сенсоры

---

Рекомендации по применению

• Используйте AD2702LD в средах, где требуется высокая точность и стабильность выходного напряжения.
• Рекомендуется размещать компонент на плате, близко к точке потребления, для максимальной стабильности.
• Внимательно следите за допустимым диапазоном входного напряжения для предотвращения повреждений.

---

Основные технические характеристики

• Тип: Источник опорного напряжения
• Выходное напряжение: ±10V
• Точность: ±0.03%
• Температурный коэффициент: 5ppm/°C
• Ток выхода: 10mA
• Входное напряжение: 13V ~ 18V
• Ток потребления: 17mA
• Уровень шума (0.1Hz to 10Hz): 50µVpp
• Рабочая температура: -25°C ~ 85°C
• Тип монтажа: Сквозное отверстие (Through Hole)

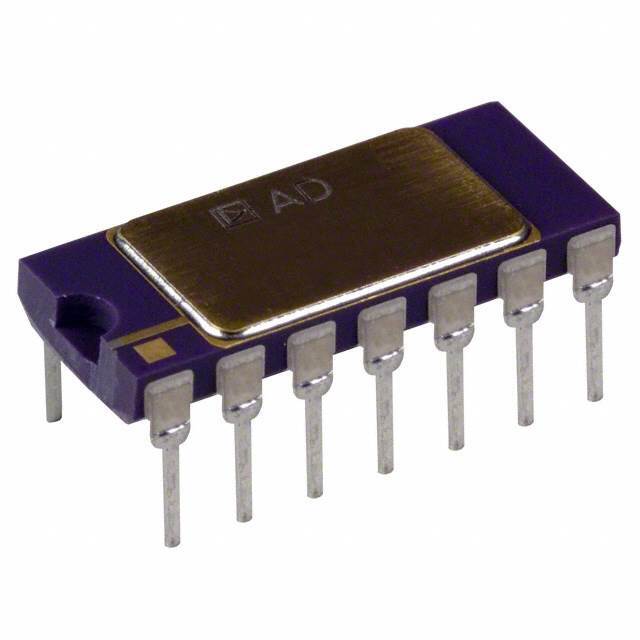

• Корпус: 14-CDIP (0.300", 7.62mm)

---

Возможно замены

• LT1019 (Analog Devices): В случае, если AD2702LD недоступен, можно использовать LT1019, аналогичный по характеристикам источник опорного напряжения.
• REF102 (Texas Instruments): Еще один аналогичный компонент с высокой точностью и малым температурным коэффициентом.
• ADR01 (Analog Devices): Стабильный источник опорного напряжения с выходным напряжением 10V и низким уровнем шума.

---

Этот источник опорного напряжения является идеальным выбором для требовательных приложений, где точность и стабильность имеют первостепенное значение.
